ORBITOOL sorjázó keresztfuratokhoz

  • Keresztfuratok belső sorjázása Ø 3,2 mm-től
  • A furatok aránya 1:1 is lehet.
  • Az ORBITOOL szerszámmal a sorjázást a rugalmas szárra erősített keményfém maró forgó, bolygó és előre-hátra mozgása végzi. Anyagleválasztás csak a furatperemeken történik, a polírozott acéltárcsa megvédi a furat felületét. Működése

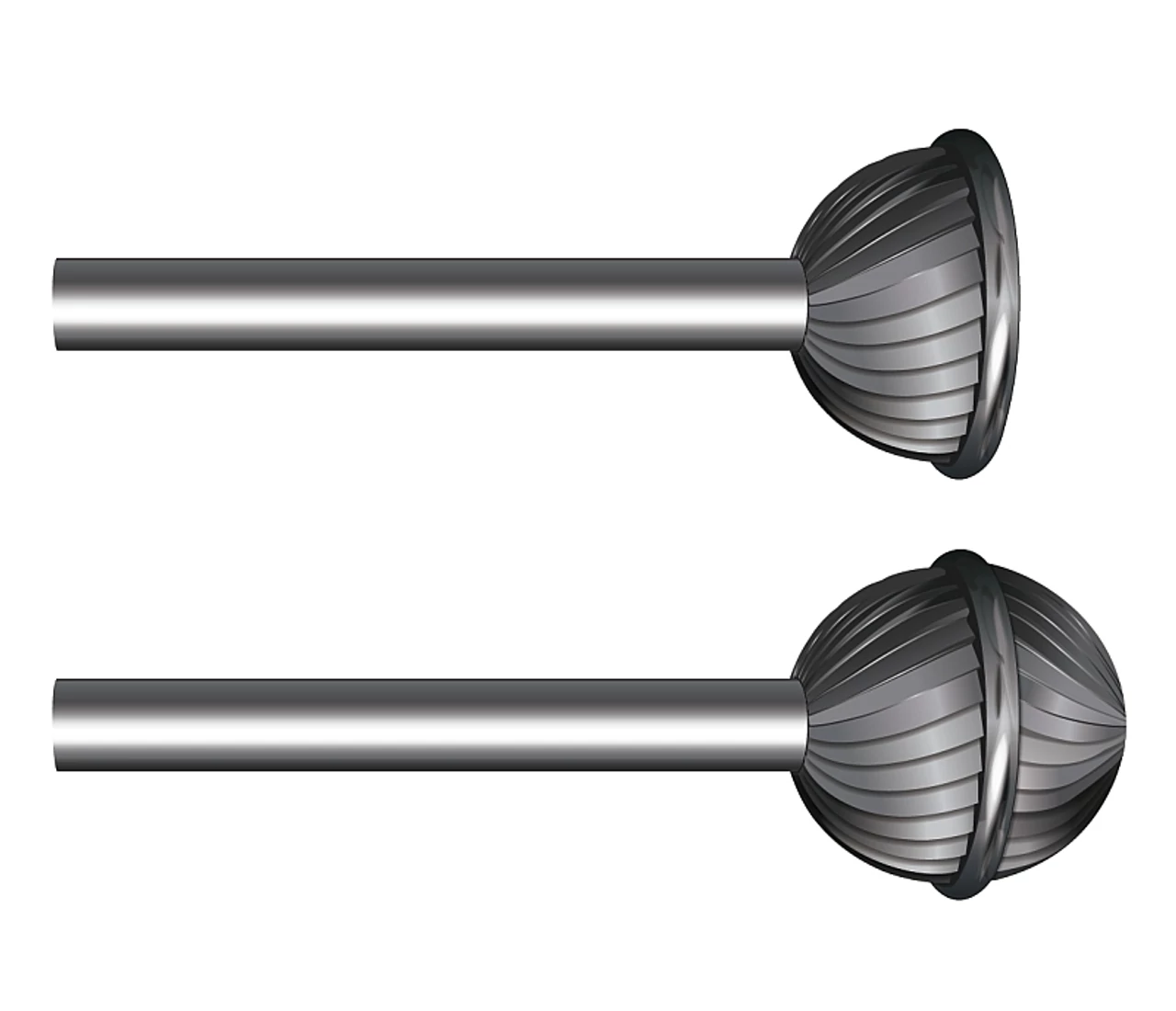

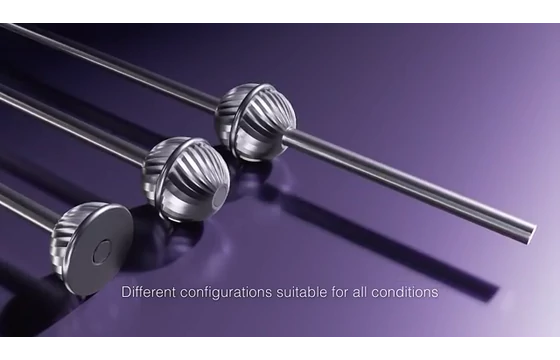

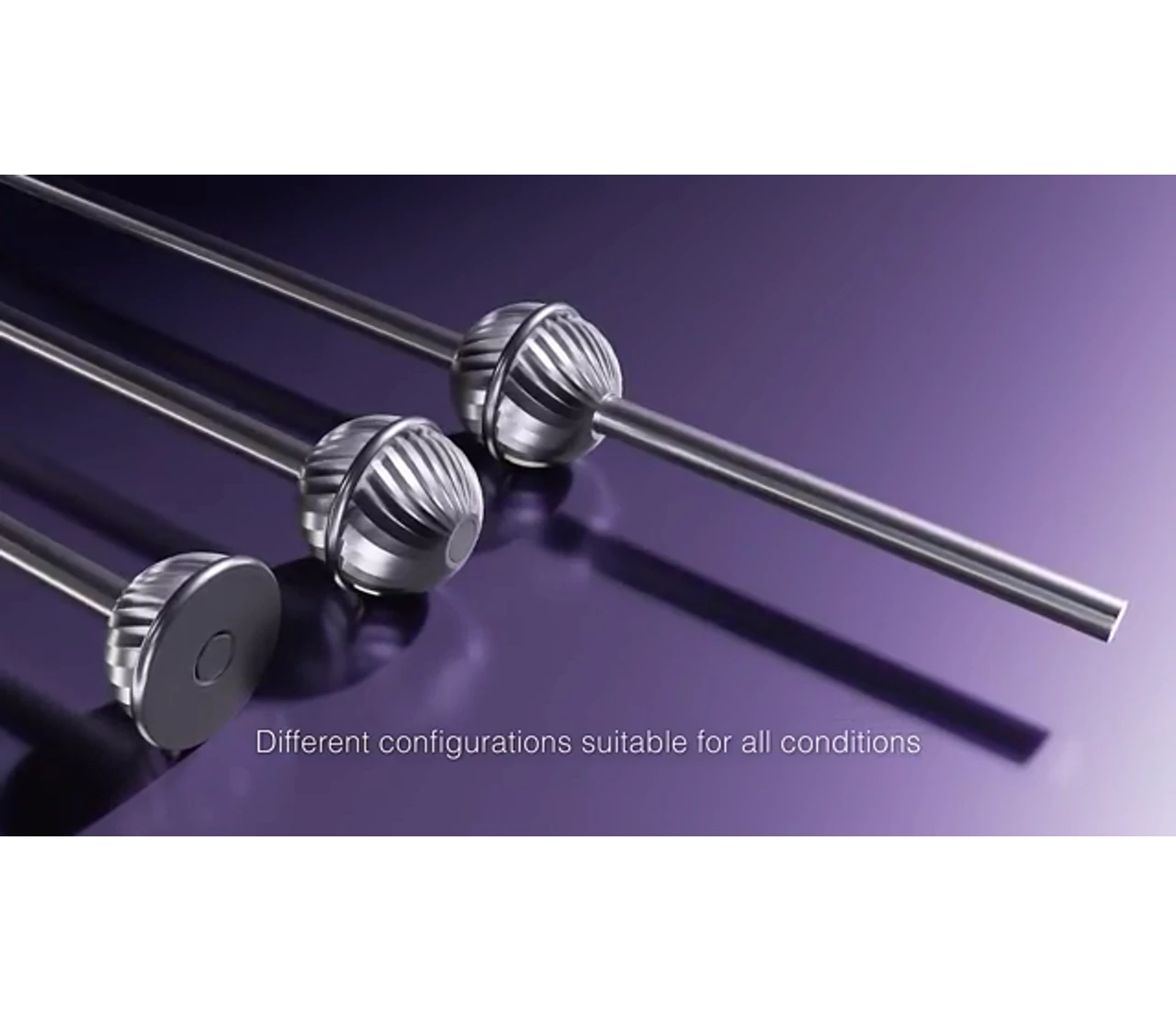

  • Egyoldalas és kétoldalas változatban készül, CNC gépen mindkettő, kézi csiszológéppel az egyoldalas használható.

Katalógus    Rövid infó    Használati utasítás

Méret: Teljes/dolg.hossz (szár): Elérhetőség: Ár: Cikkszám: Kosárba
D 2,38 egyoldalas (3.2 mm furattól)
L60 - d 0.76
Kérdezzen rá!
ORBI-24-51400
D 2,38 kétoldalas (3.2 mm furattól)
L60 - d 0.76
Kérdezzen rá!
ORBI-24-53400
D 3,18 egyoldalas (4,4 mm furattól)
L100 - d1.14
Kérdezzen rá!
ORBI-24-51100
D 3,18 kétoldalas (4,4 mm furattól)
L100 - d 1.14
Kérdezzen rá!
ORBI-24-53100
D 3,97 egyoldalas (5.5 mm furattól)
L100 - d 1.55
Kérdezzen rá!
ORBI-24-51500
D 3,97 kétoldalas (5.5 mm furattól)
L100 - d 1.55
Kérdezzen rá!
ORBI-24-53500
D 4,77 egyoldalas (6.6 mm furattól)
L100 - d 1.55
Kérdezzen rá!
ORBI-24-51600
D 4,77 kétoldalas (6.6 mm furattól)
L100 - d 1.55
Kérdezzen rá!
ORBI-24-53600
D 6,35 egyoldalas (8,8 mm furattól)
L150 - d 2.39
Kérdezzen rá!
ORBI-24-51200
D 6,35 kétoldalas (8,8 mm furattól)
L150 - d 2.39
Kérdezzen rá!
ORBI-24-53200
D 9,58 egyoldalas (13.2 mm furattól)
L150 - d 2.39
Kérdezzen rá!
ORBI-24-51300
D 9,58 kétoldalas (13.2 mm furattól)
L150 - d 2.39
Kérdezzen rá!
ORBI-24-53300

Termékinformáció:

ORBITOOL sorjázó keresztfuratokhoz

.

Az ORBITOOL sorjázóról

  • Keresztfuratok belső sorjázása Ø 3,2 mm-től
  • A furatok aránya 1:1 is lehet, eltérő méret esetén a kisebb furatból kell sorjázni.

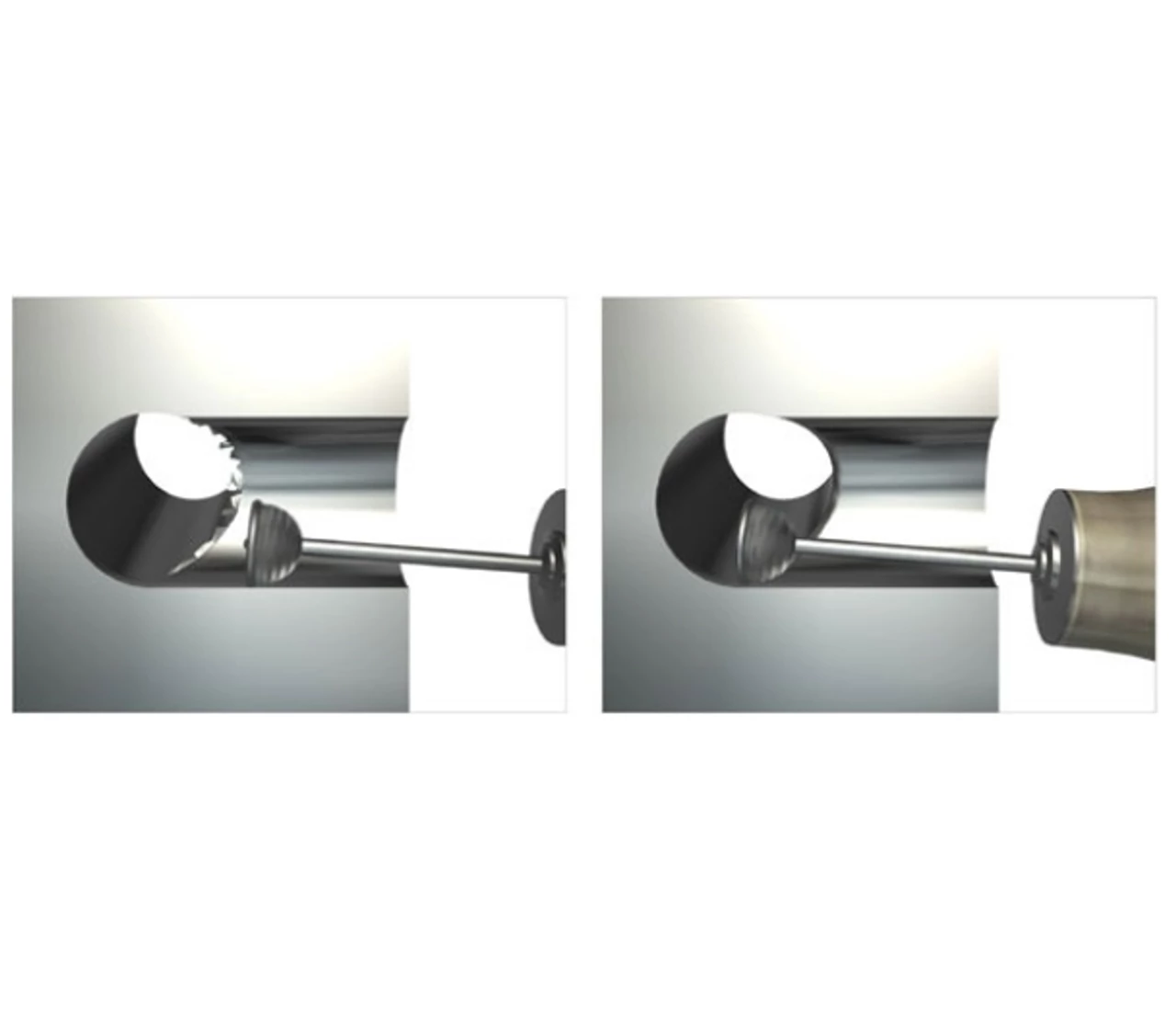

  • Az ORBITOOL szerszámmal a sorjázást a rugalmas szárra erősített keményfém maró forgó, bolygó és előre-hátra mozgása végzi. Anyagleválasztás csak a furatperemeken történik, a polírozott acéltárcsa megvédi a furat felületét. Működése

Katalógus     Rövid infó     Használati utasítás

Egyoldalas és kétoldalas változatban készül, CNC gépen mindkettő, kézi csiszológéppel az egyoldalas használható:


Sorjázás CNC gépen

Kézi sorjázás

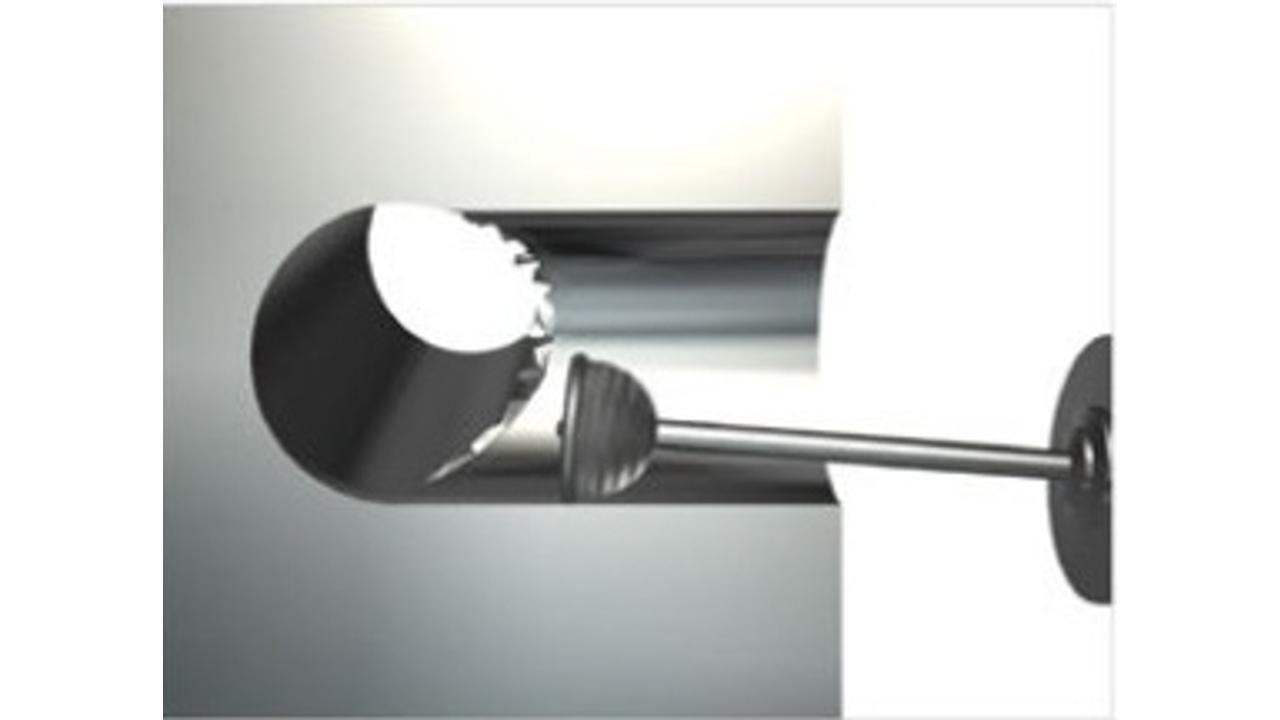

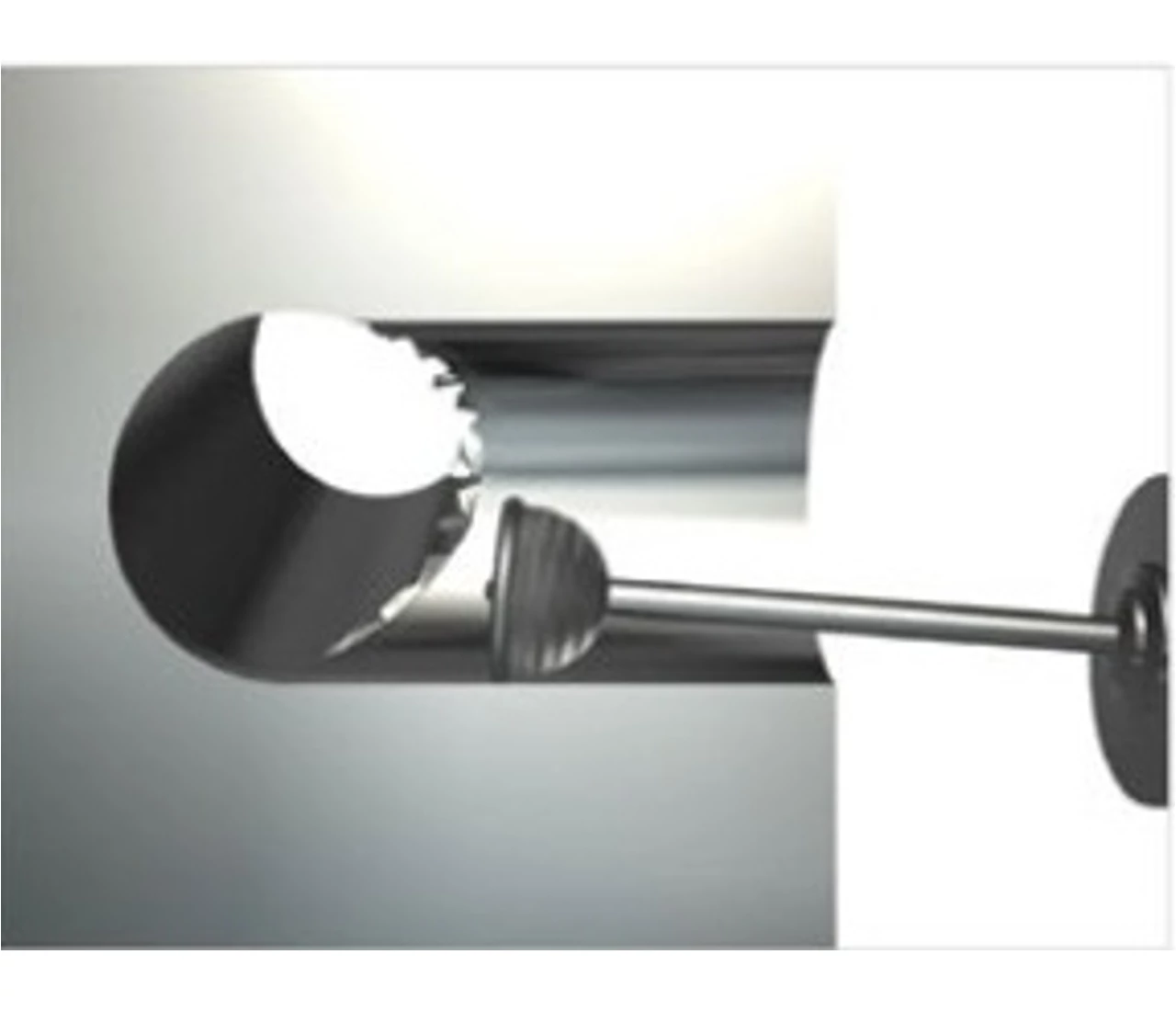

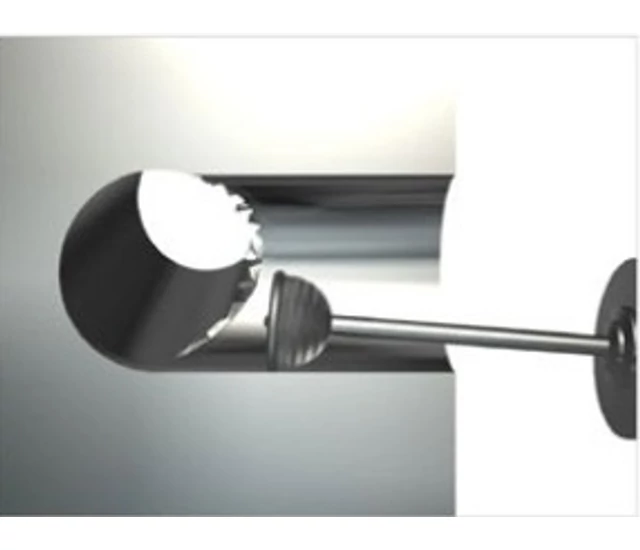

Az ORBITOOL működése

Katalóguslap              Rövid infó           Használati utasítás

Keresztfuratok sorjázása CNC gépen, vagy kézi csiszológéppel

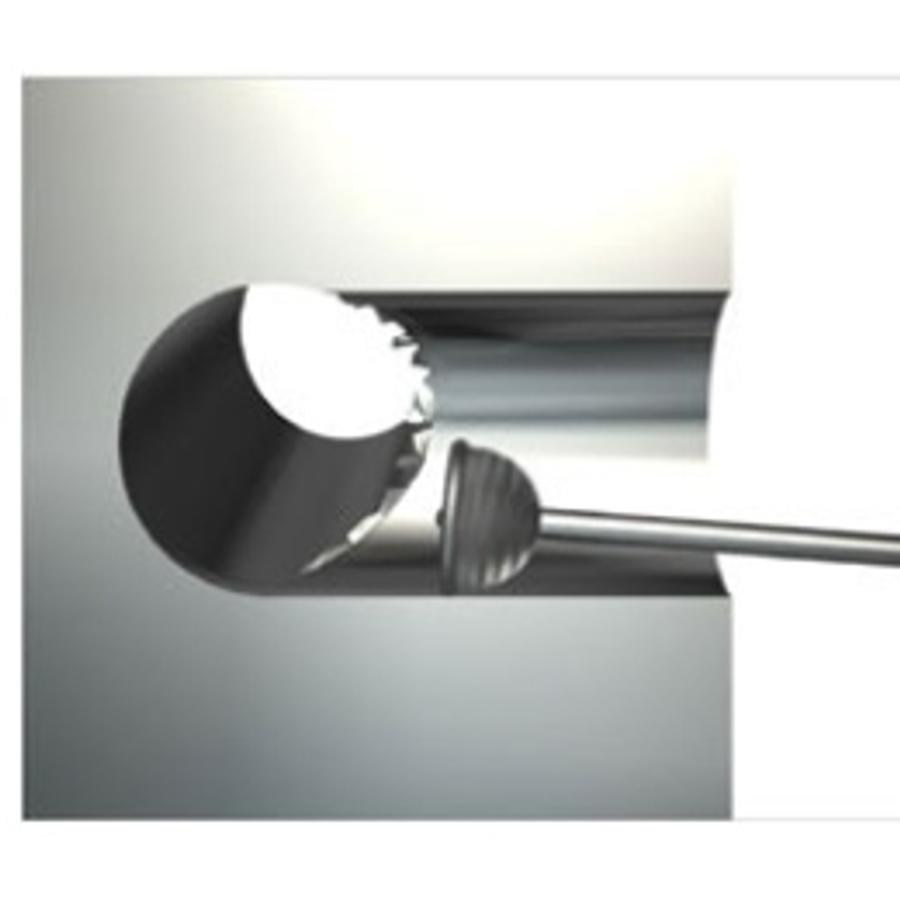

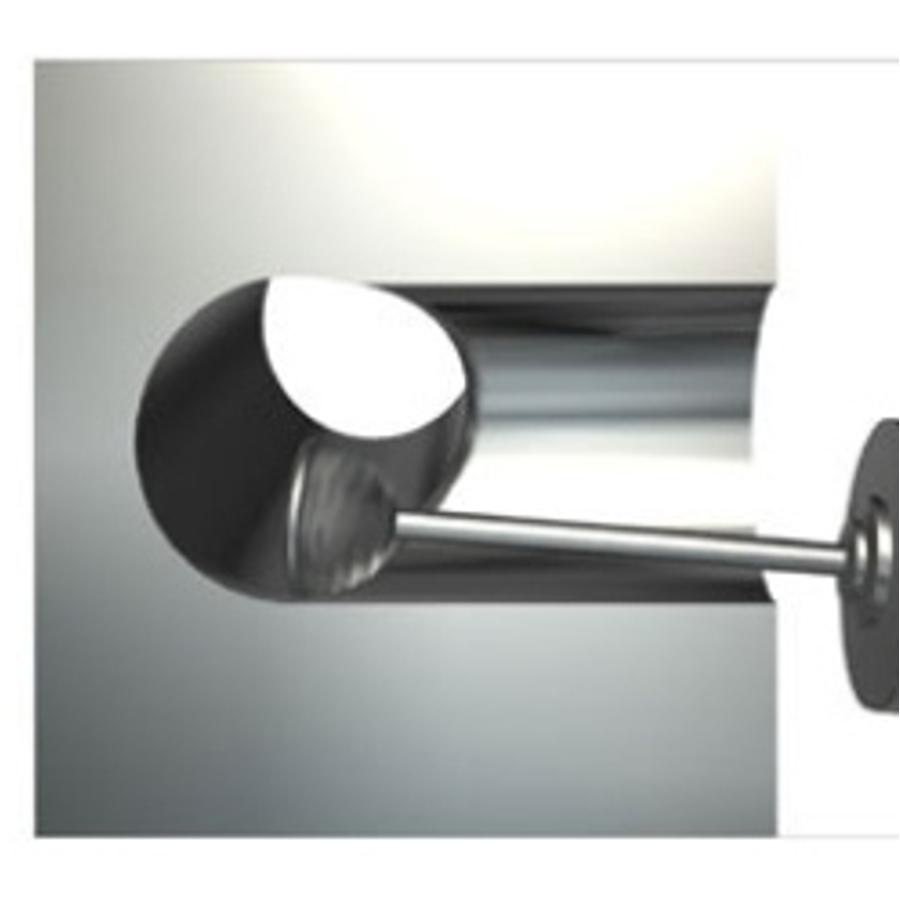

CNC sorjázás:

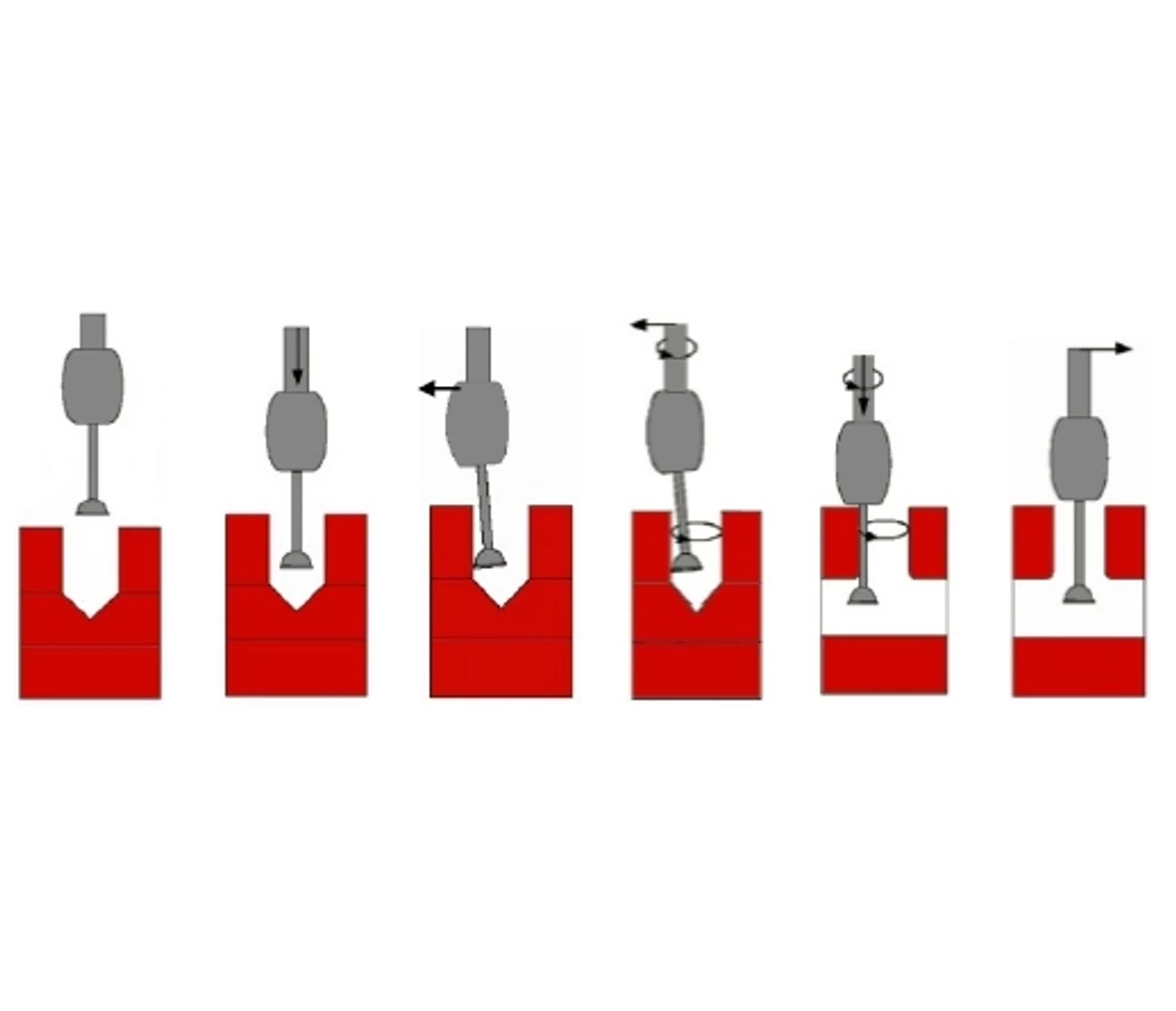

A sorjázás lépései:

  1. Az álló szerszám pozicionálása a furat tengelyébe.
  2. A szerszám bevezetése a furatba.
  3. A szerszám oldalirányú elmozdítása a bolygómozgás átmérőjébe.
  4. Szerszámforgás és bolygómozgás (interpoláció) bekapcsolása.
  5. Előtolás a keresztfurat közepéig (a forgó és bolygó mozgással).
  6. A forgás leállítása, a szerszám kiemelése a furat közepén.

Biztonsági tudnivalók:

  • A szerszám forgását csak akkor szabad bekapcsolni, ha a marófej a furaton belül van.
  • A szár kinyúlása mindig csak a szükséges méretű legyen, így csökken a rezgés és a folyamat jobban ellenőrizhető.
  • A szerszám forgó és bolygó mozgása azonos irányú legyen.

Irányértékek:

  • Fordulatszám: 2000-12000 ford/min
  • Bolygómozgás: 20-100 ford/min
  • Előtolás: 0,05-0,6 mm/bolygómozgás
  • Interpoláció átmérője: furatátmérő mínusz szárátmérő

Menetes furatok sorjázása is problémamentesen végezhető, mert a védőtárcsa megvédi a menetet.

Katalóguslap   Rövid infó    Használati utasítás

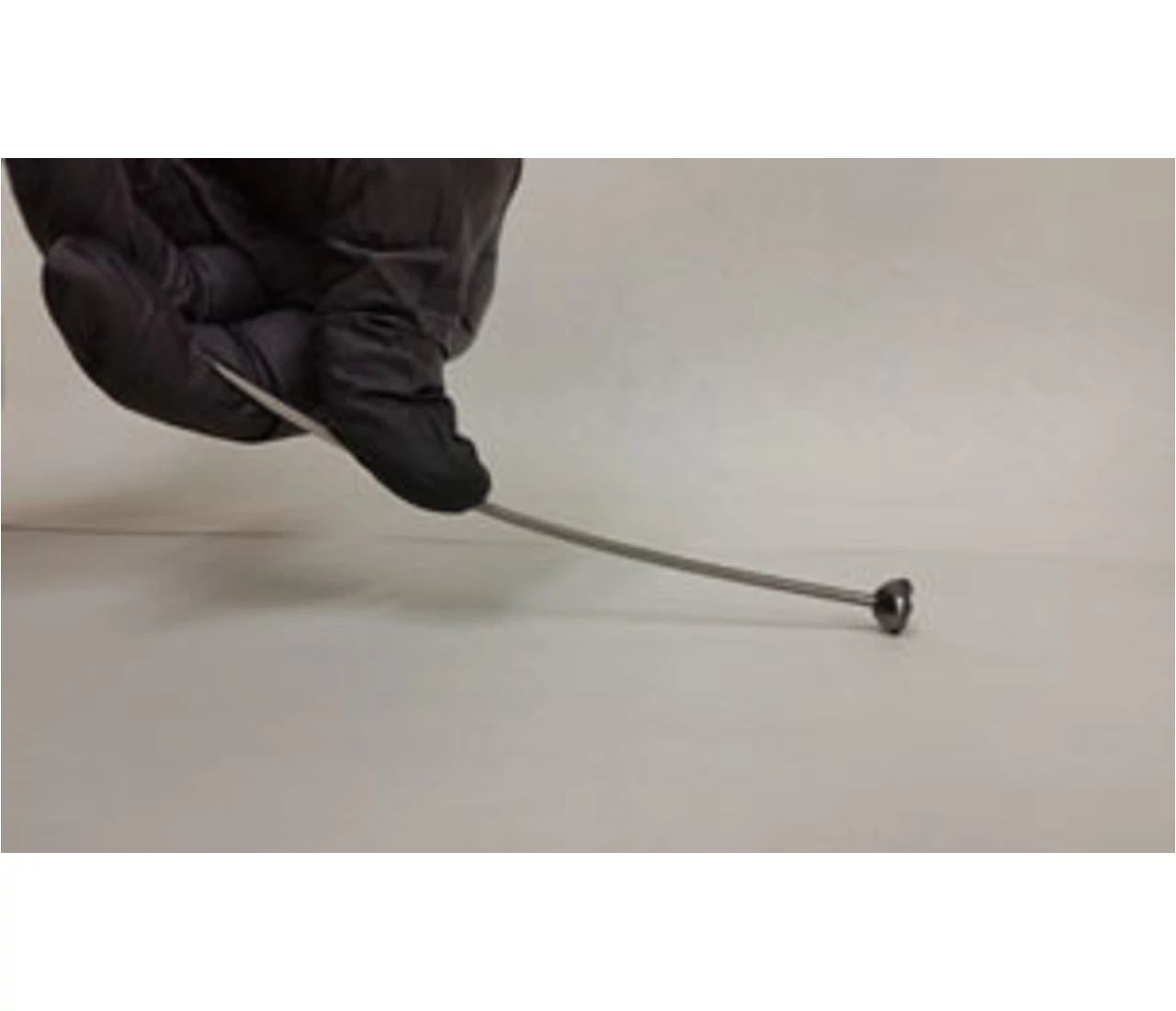

Megjegyzés: Speciális feladatokhoz az Orbitool rendelhető flexibilis tartóval, de az esetek 99 %-ban anélkül használják, a szár rugalmassága általában elegendő.

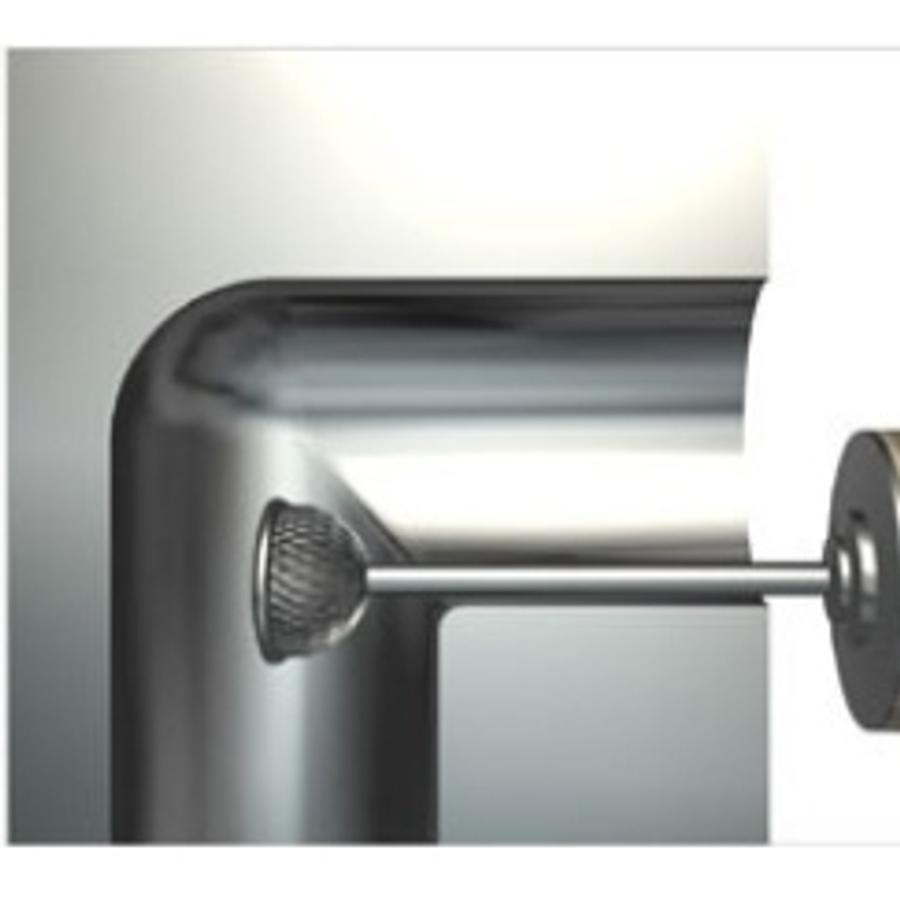

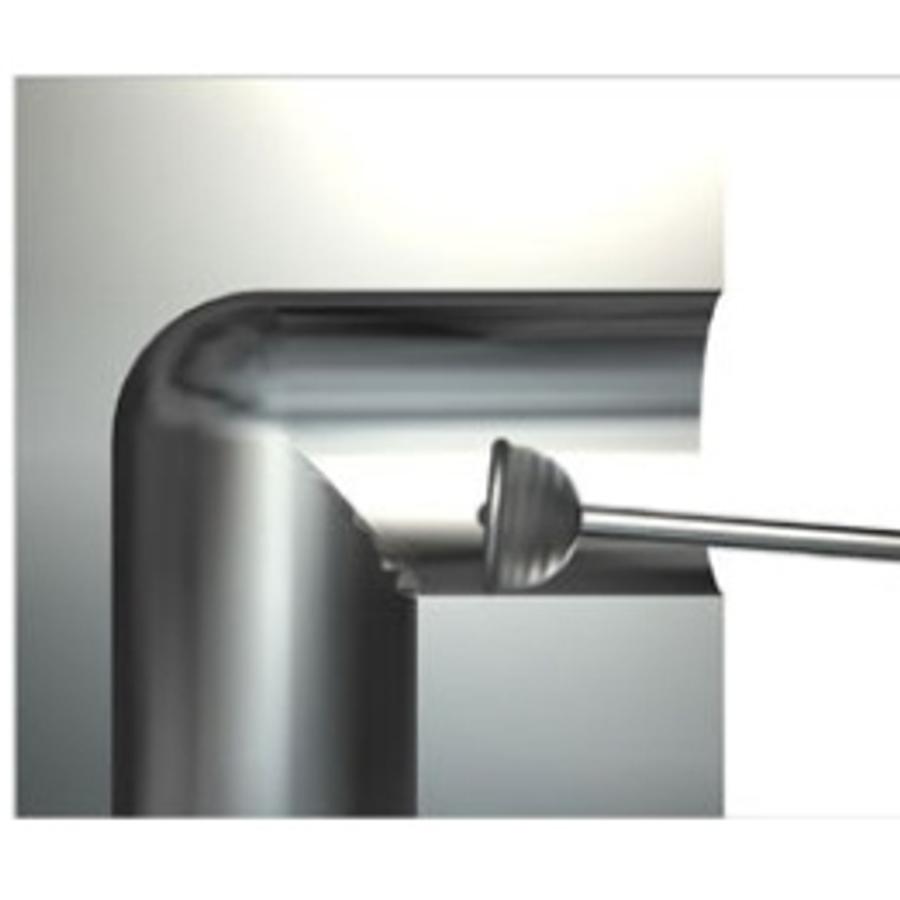

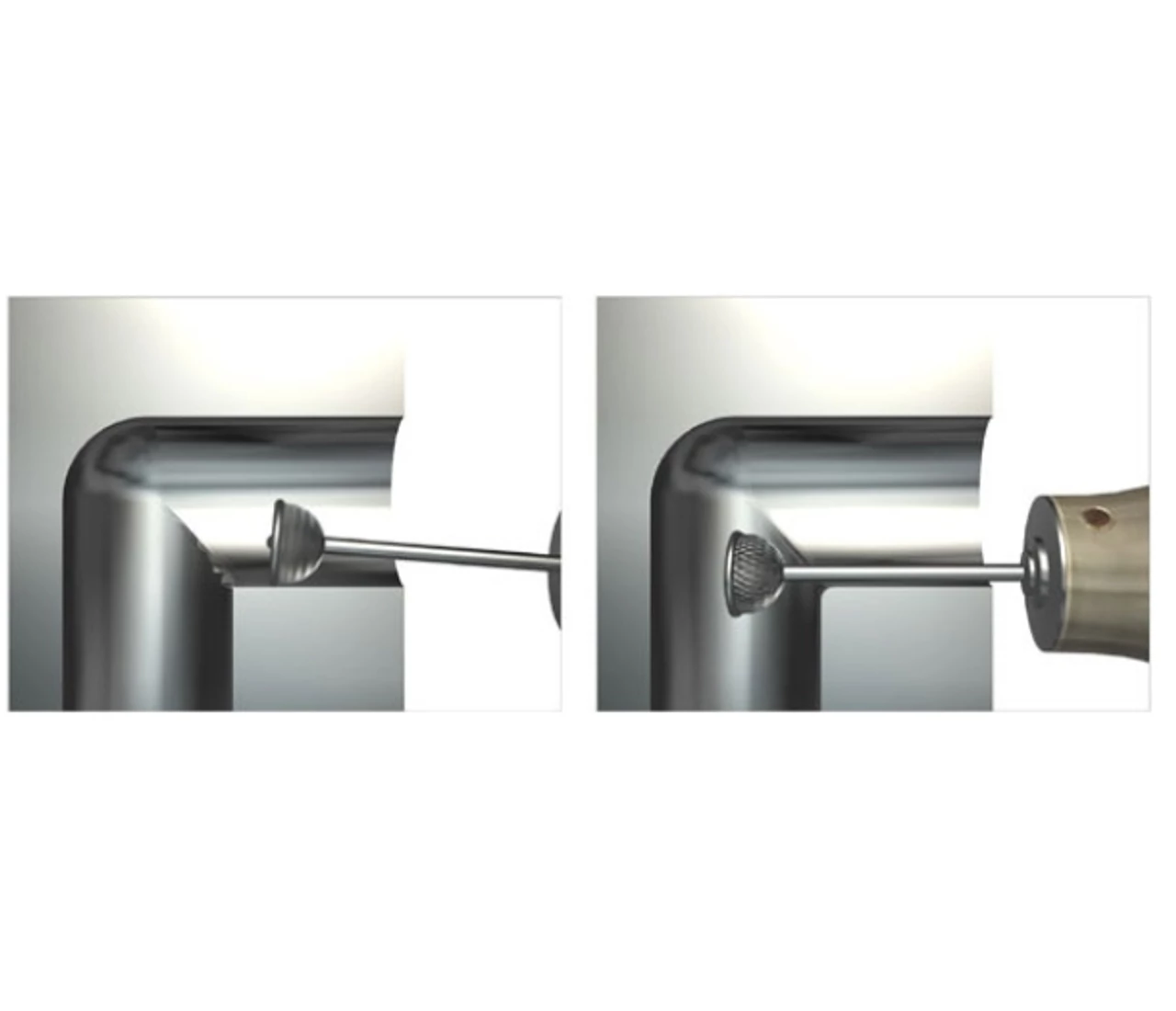

Kézi sorjázás:

A sorjázási folyamat jól irányítható. A szerszám bevezetése során a furat felülete nem sérül, a furat falát megvédi a polírozott acéltárcsa. A sorja eltávolítását a forgó szerszám ki-be húzogatásával végezzük, de anyagleválasztás csak a peremeken történik. Kézi sorjázáshoz a kétoldalas változat nem ajánlott. Lásd a videót.

A kézi sorjázás bármilyen elektromos ill. akkus kisgéppel végezhető max. 10.000 fodulatszámon (a peneumetikus készülékeknek általában nagyobb a fordulata), de optimális megoldásként az Optidrive készülék ajánlott.

  ►Orbidrive bővebben


Katalóguslap         Rövid infó        Használati utasítás

 Videók a gyártó honlapján

A Forgácsoló szerszámok - Perfor szerszám webshop "Keresztfurat belül" menüpontjában keresse a "ORBITOOL sorjázó keresztfuratokhoz" kategóriájába tartozó többi szerszámot is.

BURRAWAY furatsorjázó

Ø 2-50 mm furatok elejének és végének sorjázása egy műveletben. Keresztfuratok 3:1 arány felett.

Egyszerűen kezelhető, minden géptípuson használható kézi fúrógéptől NC esztergáig, vagy megmunkáló központig. Rugózó pengével távolítja el a sorját egy műveletben, a munkadarab megfordítása nélkül. Nem kell forgásirányt váltani. ►Videó

Mérettől függően 3 típus: MA, MB, MC. A szerszámot gyorsacél pengével szállítjuk, de rendelhető TiN bevonatos és keményfém penge. Tartalék penge.

Katalógus    Forgácsolási adatok

30.525 Ft+Áfa -tól (38.767 Ft)

ORBIDRIVE kézi sorjázógép

Az Orbidrive készülék az Orbitool szerszámmal együtt ideális megoldás keresztfuratok kézi sorjázására. Ergonomikus kialakítás, könnyű kezelés. ►Használata
