COGSDILL

COGSDILL

A Cogsdill cég speciális szerszámokat gyárt 1914 óta az autó-, a repülőgép és az olajipar részére. Kínálatunkban a gögőző és furatsorjázó szerszámok szerepelnek.

1914-ben Stuart A Cogsdill forgácsoló szerszámok utánélezésére és javítására alapított egy műhelyt. Hamarosan elkezdett különleges szerszámokat fejleszteni és gyártani az első autógyárak, Henry Ford és a Dodge fivérek részére. Ezek a cégek a legnehezebb megmunkálási feladatok innovatív szerszámozási megoldásának fejlesztésével bízták meg Cogsdillt.

Ma a cég Stuart Cogsdill második és harmadik generációs leszármazottainaqk tulajdonában van és a 21. századi megrendelőket ugyanazzal az elhivatottsággal szolgálja, mint annak idején az alapító: innovatív szerszámokat és készülékeket fejleszt és gyárt a legnehezebb gyártási problémák megoldására. Székhelye az USA-ban, telephelye Nagy-Britanniában van.

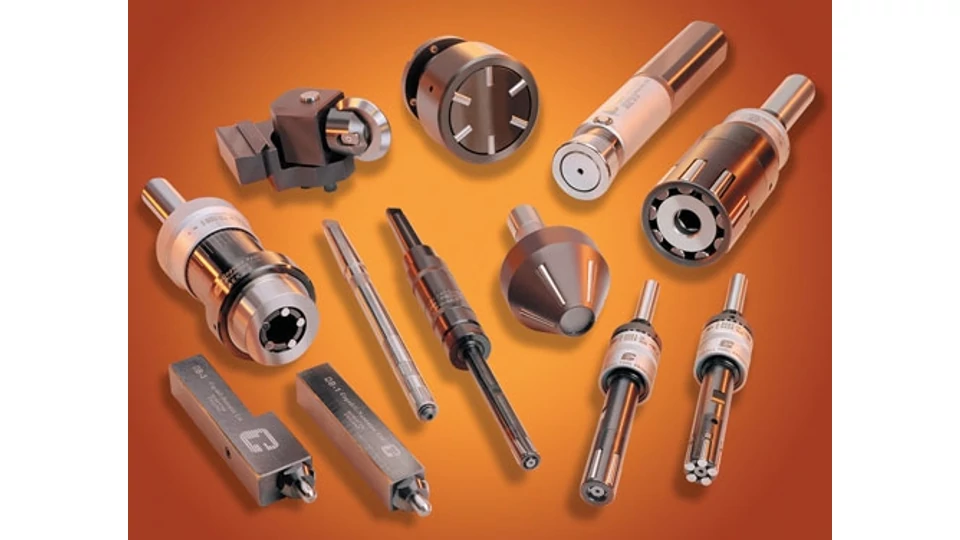

Fő termékei:
sorjázó szerszámok, felületminőség javító szerszámok, automatikus beszúrószerszám, belső kontúrok megmunkálására alkalmas moduláris kiesztergáló szerszám.



Katalógusok:

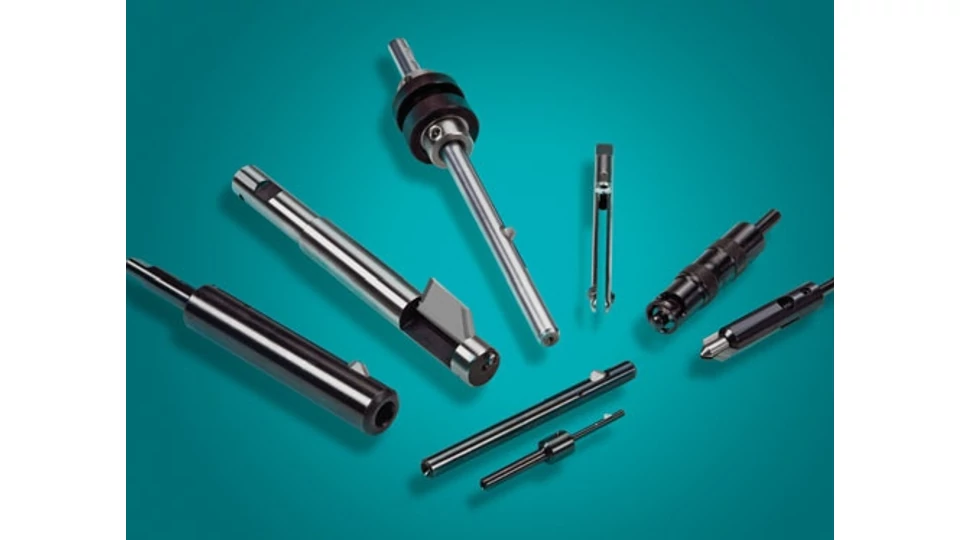

Sorjázó szerszám katalógus

A BURRAWAY szerszám széles körben elterjedt, cserélhető gyorsacél vagy keményfém pengével rendelkezik,
a BURR-OFF hosszabb furatokhoz is alkalmas már 2 mm alatti átmérőtől.


SEDT katalógus

Egymásba szakadó keresztfuratok sorjázásánál precízebb, az áthatást jobban követő éltompítást végez az SEDT szerszám.


FlipCut katalógus

A FLIPCUT szerszámmal nagyobb visszasüllyesztés is megoldható.


Gyémántsimító katalógus

A GYÉMÁNT FELÜLETSIMÍTÓ szerszám javítja a felületi érdességet és tömöríti, erősíti a felületi réteget.


Gyémánt simítófej katalógus

Sík felületek minőségének javítására alkalmas a marófejhez hasonló gyémánt felületsimító, amellyel ez a művelet marógépen ill. megmunkáló központon elvégezhető.

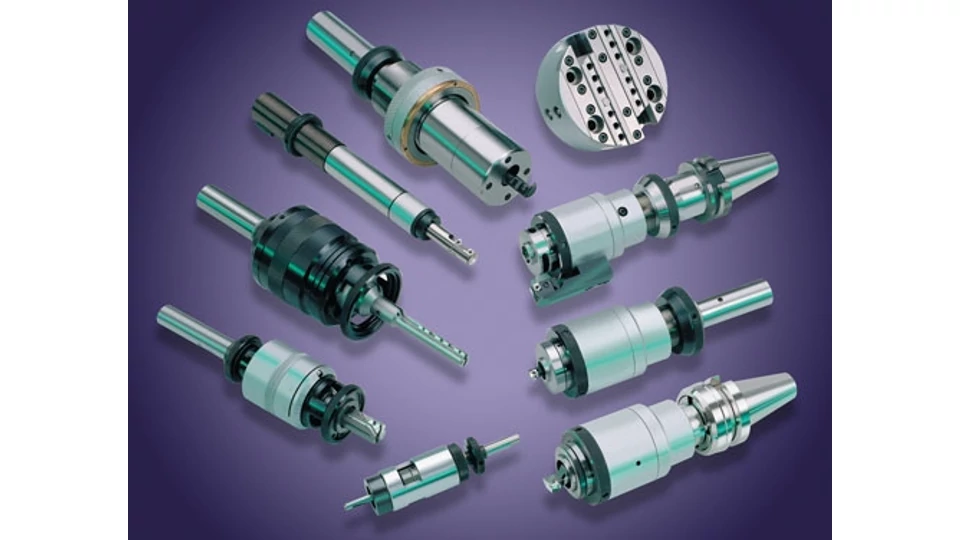

Roll-a-finish görgőző katalógus

A GÖRGŐZŐ szerszám a felületjavítást gyorsabban, termelékenyebben végzi egyszerre több görgővel furatban és külső paláston.






Görgőző szerszámok és gépek

Az általános görgőző katalógus az újdonságok kivételével minden felületjavító szerszámot és gépet tartalmaz.


MRBT katalógus

Az MRBT szerszám kisebb befoglaló méretei lehetővé teszik a görgőzést olyan CNC automatákon, ahol a tárban elhelyezhető szerszámok mérete korlátozott.


GCBT katalógus

A GCBT szerszámot a járatos fegyvercsövek töltényűr simításához fejlesztették ki.


UBT-T4 katalógus

Nagy átmérőjű külső felületek javításához az univerzális görgőző szerszám jelenti a megoldást


AR katalógus

Az automatikus furatbeszúró fejek használata sorozatgyártásnál jelent termelékeny megoldást a nem forgatható alkatrészek furatainak beszúrásához. Nem igényel CNC gépet.


Sarok-marófej katalógus

A speciális megoldások egyike a horizontál gépre szerelhető sarok-marófej.


ZX katalógus

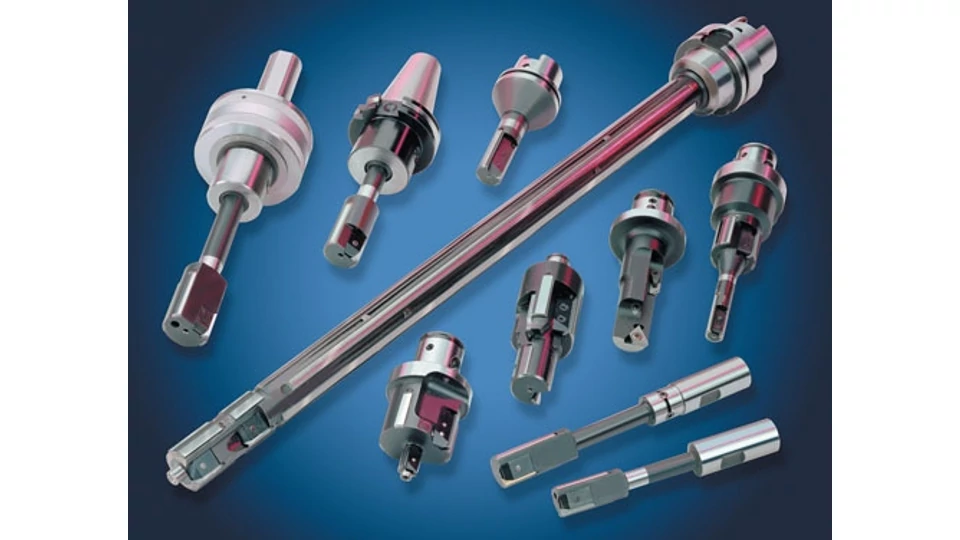

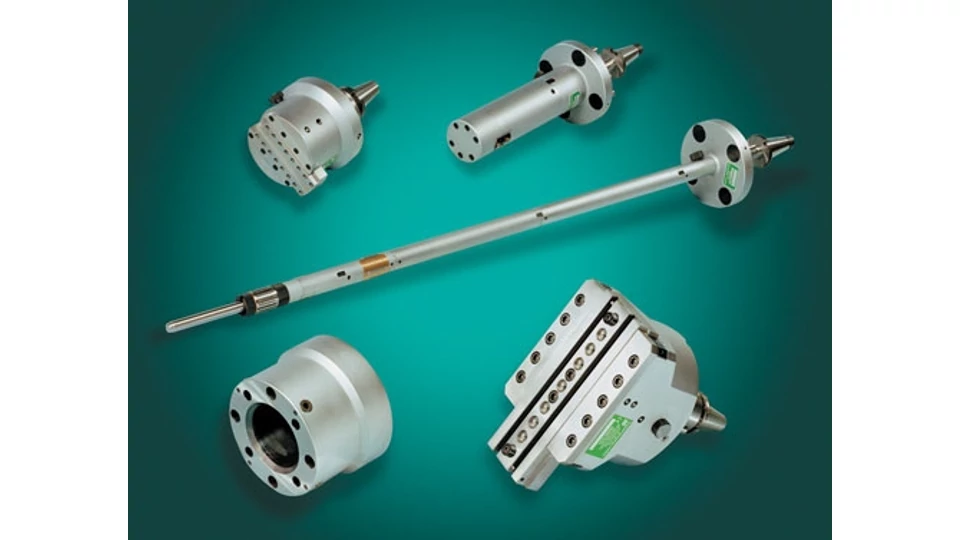

A ZX-SZERSZÁM belső kontúrok termelékeny megmunkálására alkalmas. Vezérelhető belső orsóval rendelkező CNC horizontál gépeken tud olyan műveleteket elvégezni, amelyekhez a szerszámnak forgás közben a tengelyére merőlegesen kell elmozdulnia.

A ZX szerszám működési elve:

Megmunkálható felületelemek:



A Cogsdill cég története

100 éves a Cogsdill


Termékismertetők:

Rendezés:
Nézet:

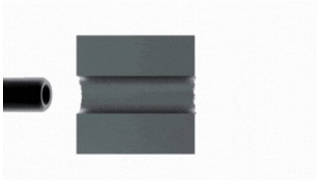

  • Ø 2-50 mm furatok elejének és végének sorjázása egy műveletben.
    (Kis méretek Ø1-től ►Micro Burraway)
  • Keresztfuratokhoz, ha az átmérők aránya legalább 3:1.
  • Egyszerűen kezelhető, minden géptípuson használható kézi fúrógéptől NC esztergáig, vagy megmunkáló központig.
  • Rugózó pengével távolítja el a sorját egy műveletben, a munkadarab megfordítása nélkül. Nem kell forgásirányt váltani.
  • A szerszámot gyorsacél pengével szállítjuk, de rendelhető TiN bevonatos és keményfém penge. Tartalék penge.
  • Mérettől függően 3 típus: MA, MB, MC

Katalógus    Forgácsolási adatok    Videó, működés

  • Ø 1,0 - Ø 2,3 mm
  • A furat elejének és végének sorjázása egy műveletben.
  • Rugózó gyorsacél pengével távolítja el a sorját a munkadarab megfordítása nélkül.
  • Nem kell forgásirányt váltani.
  • A szerszám két részből áll, amelyeket külön lehet rendelni:
    - Tartó 6 mm hengeres szárral (minden tüskéhez egységes)
    - Tüske kétoldalas pengével, a furat átmérőjének megfelelő méretben

Katalóguslap        Hosszméretek a katalóguslapon!

Nagyobb méretek Ø50 mm-ig ► Burraway sorjázó

  • Ø1,6 mm - 25,8 mm hosszabb furatok elejének és végének sorjázása.
  • Keresztfuratokhoz, ha az átmérők aránya legalább 3:1.
  • A sorja eltávolítása a szerszám rugózó szárán kialakított éllel történik.
    Kis méreteknél 1 éllel, nagyobbaknál 2 éllel gyorsabban (Ø5,6 mm felett).
  • Az általános felhasználásra való Burraway szerszámmal azonos elven működik, de a szerszámtest hasított kialakítása révén a fémforgács könnyen távozik. Automatizált gyártáshoz ideális gyorsacél szerszám. ►Működése

  Katalógus            Videó

Tartalék penge Burraway sorjázóhoz, amely a furat elejének és végének sorjázását egy műveletben végzi, a munkadarab megfordítása nélkül. 3 méretcsoport: MA, MB, MC.

  • HSS gyorsacél penge: éltartama 4-10-szer nagyobb a csigafúróénál.
  • TiN bevonattal még nagyobb éltartam
  • Keményfém: merev gép, nagy fordulatszám, kimagasló éltartam
  • Szerelt tüske cseréjét 3 mm alatti szerszámoknál a pengecsere helyett javasoljuk.
  • A szerszámok elöl és hátul működő (DA) 4°pozitív homlokszögű gyorsacél pengével kerülnek forgalomba.
  • A 4° negatív és a 0° homlokszögű pengére, valamint a csak hátul működő BA és a csak elöl forgácsoló BA pengére kérje ajánlatunkat.
  • A bevonatos gyorsacél pengénél a Vc forgácsolási sebesség növelhető.
  • A penge 5-10 alkalommal utánélezhető. Élszögek a katalógus 11. oldalán.

Katalógus      A penge cseréje (videó és leírás)

Felületminőség javító szerszám esztergagépre. ►Ismertető

A gyémánt felületsimító (vasaló) szerszám kitűnő felületminőséget készít külső átmérőkön, oldalfelületeken, vagy furatokban. Az esztergáláshoz hasonló műveletben a szerszám végighalad a felületen és a rúgó által a felülethez szorított gyémánt betét forgács nélküli alakítással elsimítja a felületi egyenetlenségeket.

Választék:

  • SMDB - négyzetes szár, betét a szár felső síkjában (CNC esztergagépre)
  • SMDBS - négyzetes szár, betét középen
  • SMDBR - hengeres szár, betét középen (automata esztergára)
  • DB - különleges méretek (lásd a katalógust)

Katalógus      Használati útmutató

A gyémánt felületsimítás technológiája

  • Furatok felületminőségének javítása sorozatgyártásban.
  • Acél, öntöttvas, alumínium, réz, sárgaréz, bronz, stb. 40 HRC-ig.
  • Ra 0,25µm felületi érdesség (jó előmunkálással)
  • Jó mérettartás (0,01 mm-en belül),
    növelt felületszilárdság és anyagfáradási határ.
  • Ø 4-177 mm
  • Állítási lehetőség Ø 0,25 - 0,5 - 1 mm (0,0025 mm lépésenként)
  • Átmenő furathoz SRMR, zsákfurathoz SRMB

►Szerszám és technológia ismertető        Részletes videó

Katalógus    Új katalógus    Használati útmutató

Felületminőség javító szerszám, elsősorban esztergagépre.
A gyémánt felületsimító (vasaló) szerszám kitűnő felületminőséget készít furatokban. Az esztergáláshoz hasonló műveletben a szerszám végighalad a felületen és a rúgó által a felülethez szorított gyémánt betét forgács nélküli alakítással elsimítja a felületi egyenetlenségeket. Megszakított felületeken (hosszanti hornyok, keresztfuratok) is használható.  ►Ismertető

Katalógus      Használati útmutató

A gyémánt felületsimítás technológiája

Külső hengeres felületek minőségének javításához Ø1-65 mm

XBB katalóguslap (angol)     XBB katalóguslap (német)

Használati útmutató

Kis méretű szerszám furatok és külső hengeres palástok felületminőségének javításához.

  • Kompakt kialakítás, kis helyen elfér. Ideális szerszám olyan gépre, ahol korlátozott hely áll rendelkezésre a szerszám számára, például többorsós automatákon.
  • Átmenő furatokhoz D 4,75...12,73 mm átmérő tartományban, állítási lehetőség 0,2...0,5 mm
  • Zsákfuratokhoz D 6,25...12,73 mm átmérő tartományban, állítási lehetőség 0,5 mm
  • Külső palástokhoz D 1,37...6,45 mm átmérő tartományban, állítási lehetőség 0,3 mm
  • A befogószárba integrált állítószerkezet.

Cogsdill MRBT katalógus

Külső hengeres, kúpos és homlokfelületek, valamint nagy átmérőjű furatok érdességének javítása esztergán.

Cogsdill UBT katalógus

Külső hengeres és kúpos felületek érdességének javítása esztergán.

Cogsdill UBT katalógus       UBT-T4 katalógus

Használati útmutató

Az UBT-T univerzális külső görgőzőszerszám család speciális tagja. Az univerzális külső görgőzőszerszám esztergagépen használható külső hengeres és kúpos felületek, homlokfelületek és kontúrok megmunkálására. Kitűnő felületminőséget biztosít. Az optimális felületminőség és szerszám élettartam érdekében hűtő-kenő folyadék használata célszerű.

Az UBT-T4 speciális tulajdonságai:

  • Kompakt kialakítás - ott is használható, ahol korlátozott hely áll rendelkezésre, például a többorsós automatákon.
  • Jobbos és balos kivitel.
  • Külső felületek felületminőségének javítására alkalmas.
  • Alacsony érdesség értékek elérését teszi lehetővé nagyobb előtolás mellett.
  • Beállítható az optimális görgőzési nyomás.
  • Kisméretű görgő - nagy átmérőjű alkatrészeknél sem nagy az érintkezési felület, a görgőzési nyomáshoz szükséges erő kisebb.

Cogsdill UBT-T4 katalógus        Használati útmutató

Speciális görgőzőszerszám a legjáratosabb lőfegyverek töltényűr-felületének simításához.

  • Másodpercek alatt szuper-sima felületet készít dörzsár után.
  • A jobb töltényűr minőség javítja a hüvelykivetést és az utántöltési sebességet.
  • Gyorsan, egyszerűen kezelhető szerszám, nem kíván szakértelmet.
  • Bármilyen gépen használható az asztali fúrógéptől a CNC gépig.
  • Egyszerű a karbantartása.

Cogsdill GCBT katalógus

A hántoló és görgőző szerszám nagy pontosságú hidraulikus hengerek gyártásánál használható. Többfunkciós szerszám, amely a furat hántolása után a felület görgőzését is elvégzi.

Méret tartomány: Ø 38...305 mm

A honoláshoz képest az alábbi előnyöket kínálja:

  • 80-90% gépi idő megtakarítás, amely csökkenti az 1 méter cső megmunkálására vetített szerszámköltséget.
  • Szuper finom felületet produkál IT8 tűrés mellett, ezáltal csökken a tömítés kopása, ami a dugattyúknál ideális.
  • A szerszám honolásra és görgőzésre egyaránt optimalizálható.

►Bővebben a szerszámról

Cogsdill katalógus

Tükörsima felület köszörűgép nélkül.

Felületminőség javító szerszám marógépre, megmunkáló központra. A feltűzhető homlokmarófej tüskéjére illeszkedik.

4 féle dolgozó átmérő:

  • DBFM-63 = D63 mm - 5 db gyémánt betét
  • DBFM-80 = D80 mm - 7 db gyémánt betét
  • DBFM-100 = D100 mm - 9 db gyémánt betét
  • DBFM-125 = D125 mm - 11 db gyémánt betét

Katalógus

Ø 7-34 mm, keményfém penge

Hengeres, vagy kúpos visszasüllyesztés a furat végén és kúpsüllyesztés a furat elején egy műveletben.

  • A speciális élgeometria gondoskodik a penge kényszer-visszacsapódásáról.
  • A penge keményfém, amely nem érzékeny a hőtágulásra és biztosítja a szerszám zavartalan működését.
  • A belső hűtés jó forgácselvezetést eredményez.

Flipcut katalógus     Használati útmutató    FlipCutMűködése

Méret: Furat átmérő / Süllyesztés átmérő.
A 90° szerszám pengéjét méretre gyártják. Ajánlatkérésnél kérjük adja meg a kívánt süllyesztési átmérőt a feltüntetett minimum-maximum érték között.

Elliptikus furatperemek precíz külső sorjázásához való szerszám. Ferdén befúrt furatoknál, vagy egy hengerpalást (rúd, cső) keresztfuratánál az Ellipti-Bur automatikusan követi a furat peremét, nem igényel semmilyen geometriai számítást. ►Működése

Cogsdill katalógus      Részletes ismertető
