MAGAFOR

A MAGAFOR egy precíziós fémforgácsoló szerszámokat gyártó 75 éves francia cég. Legfontosabb termékei a központfúrók, süllyesztők, dörzsárak és mikrómarók. A 185 fővel dolgozó cég árbevétele 18 Millió Euró. A mikróforgácsolás egyik úttörője. A fejlődést jól jellemzi a szerszámok legkisebb átmérője:

  • 1970 - maró Ø 0,5  -  dörzsár Ø 0,8
  • 1990 - maró Ø 0,3  -  dörzsár Ø 0,7
  • 2000 - maró Ø 0,1  -  dörzsár Ø 0,6
  • 2012 - maró Ø 0,05 - dörzsár Ø 0,2

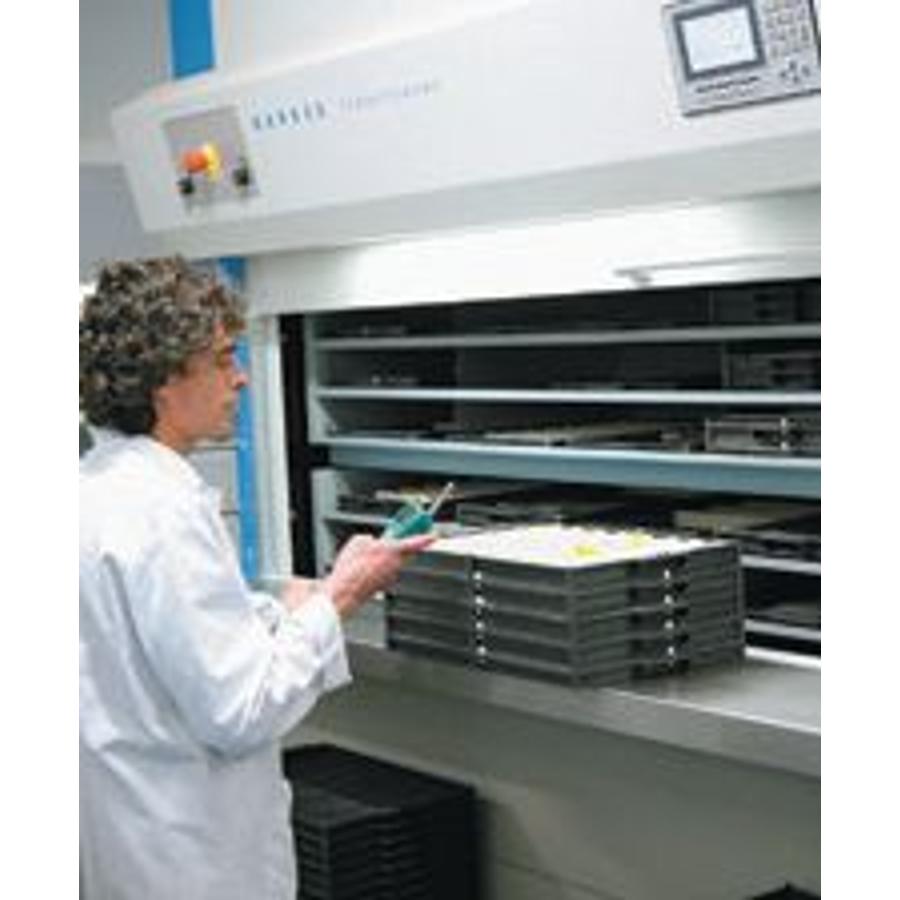

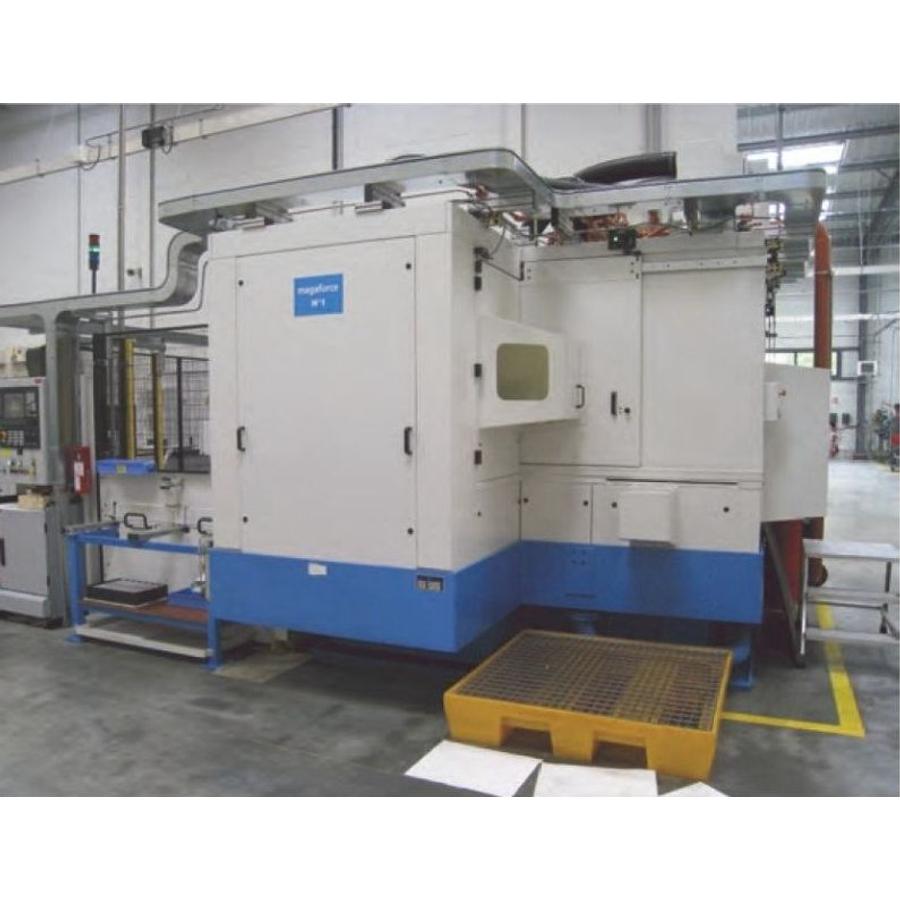

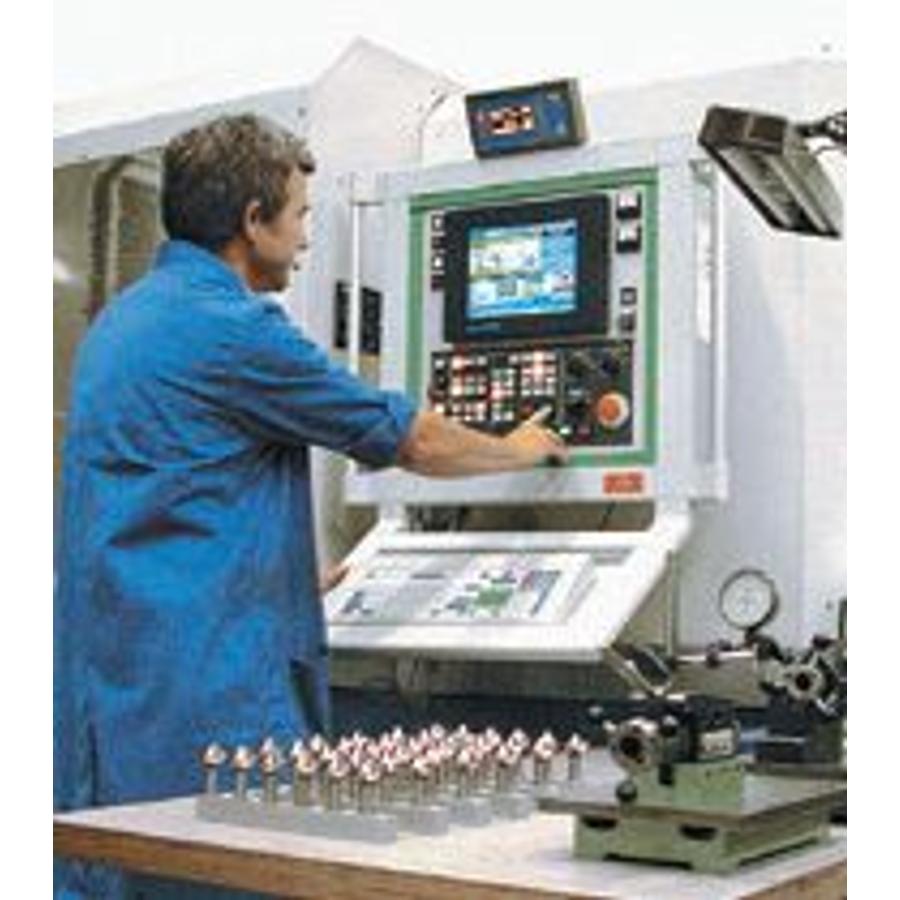

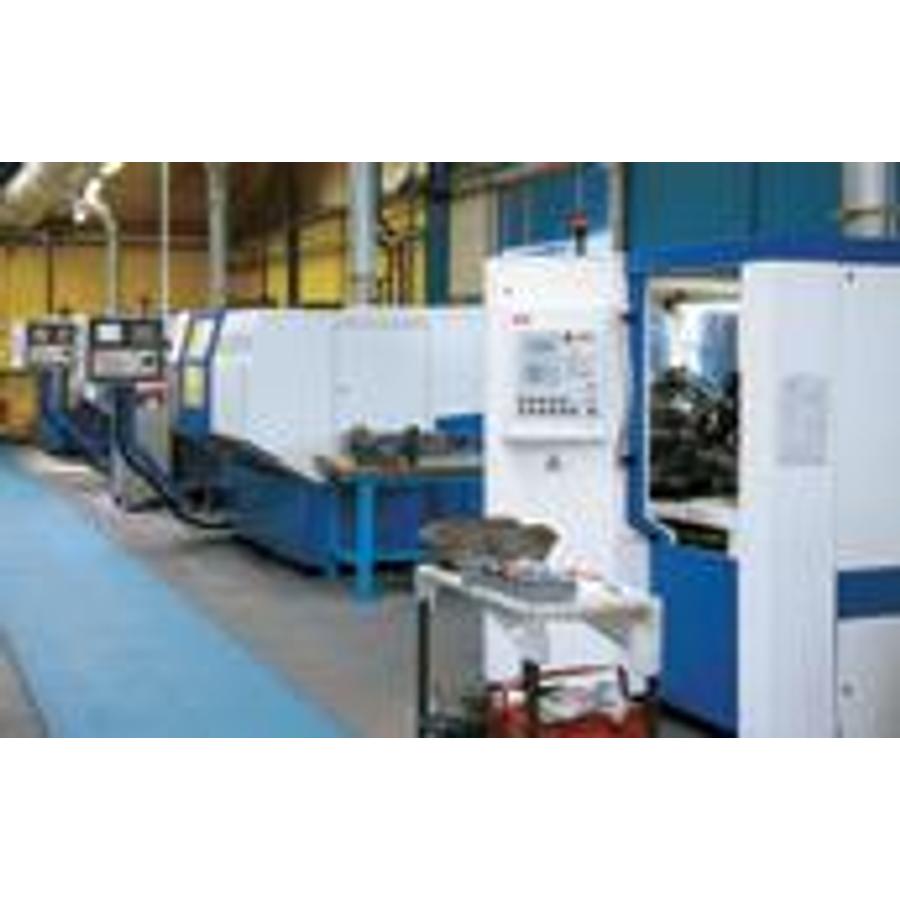

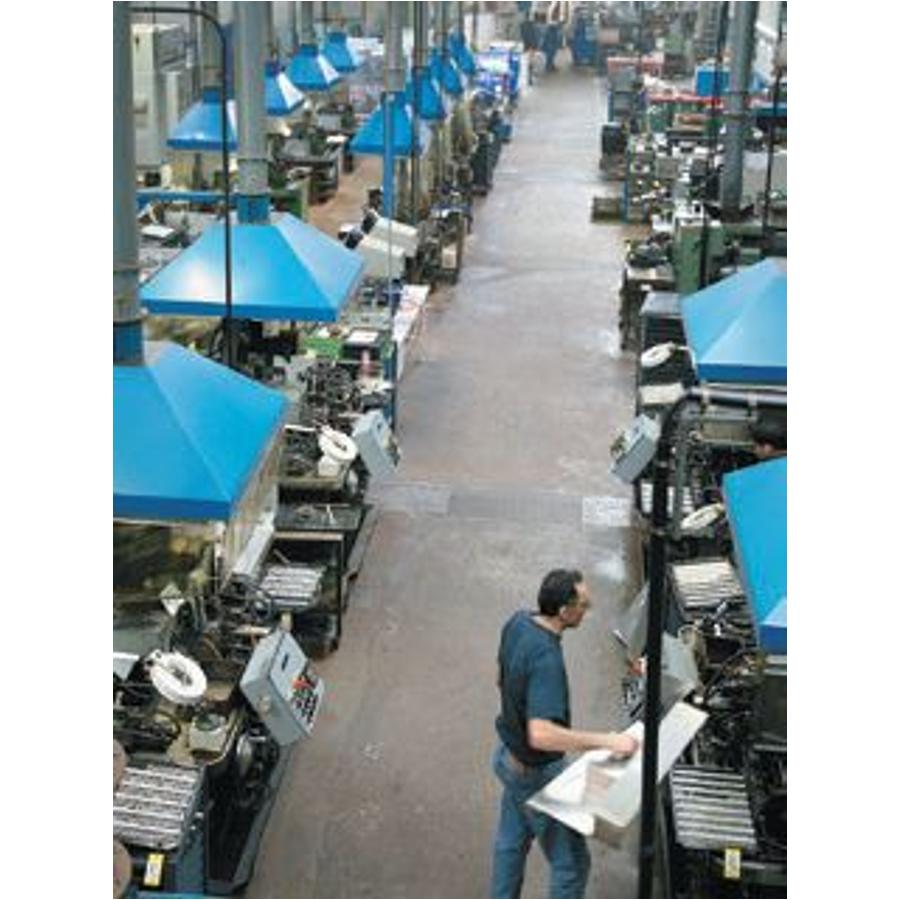

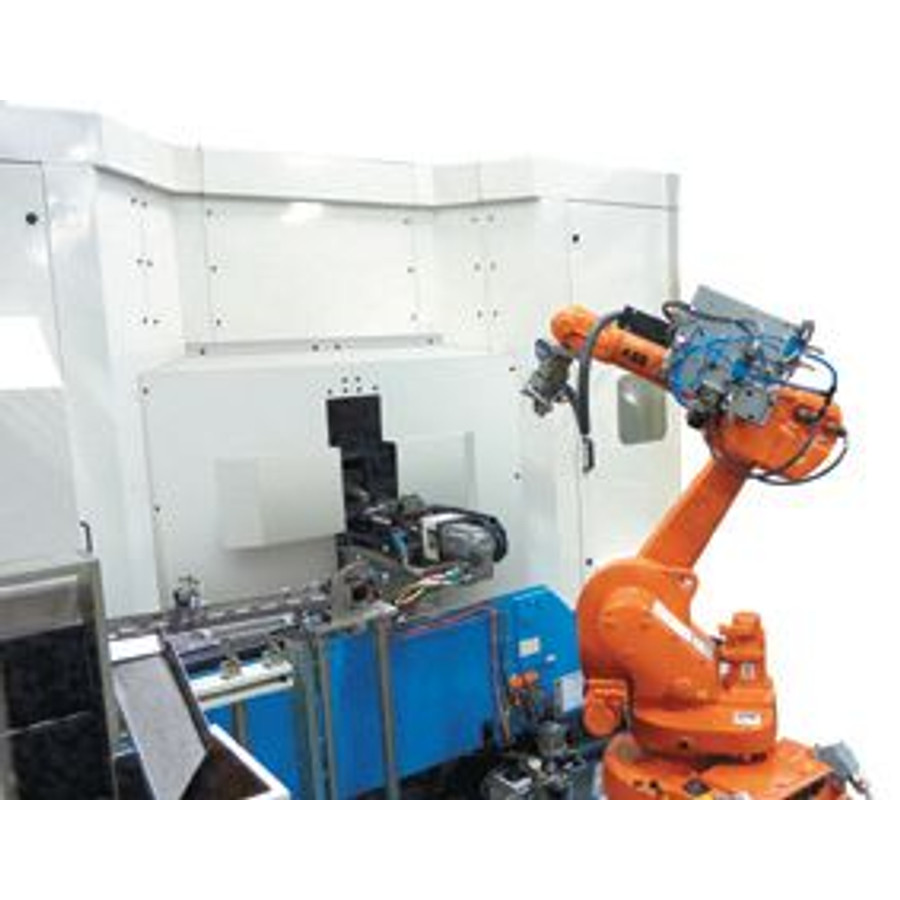

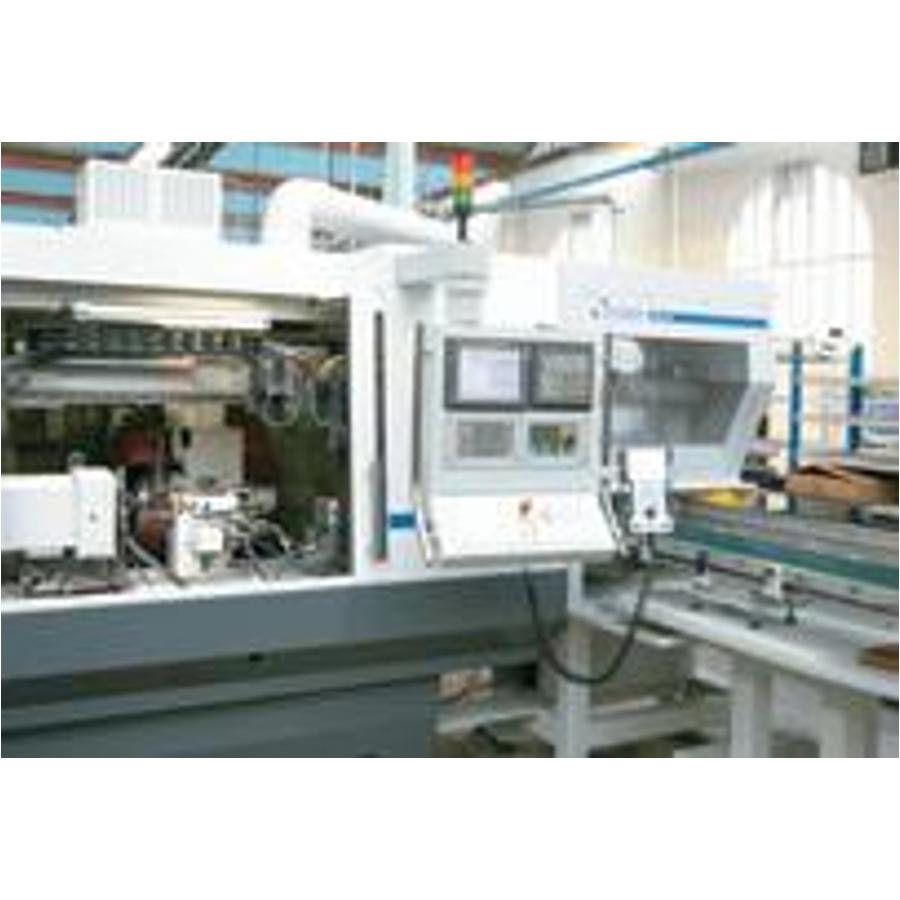

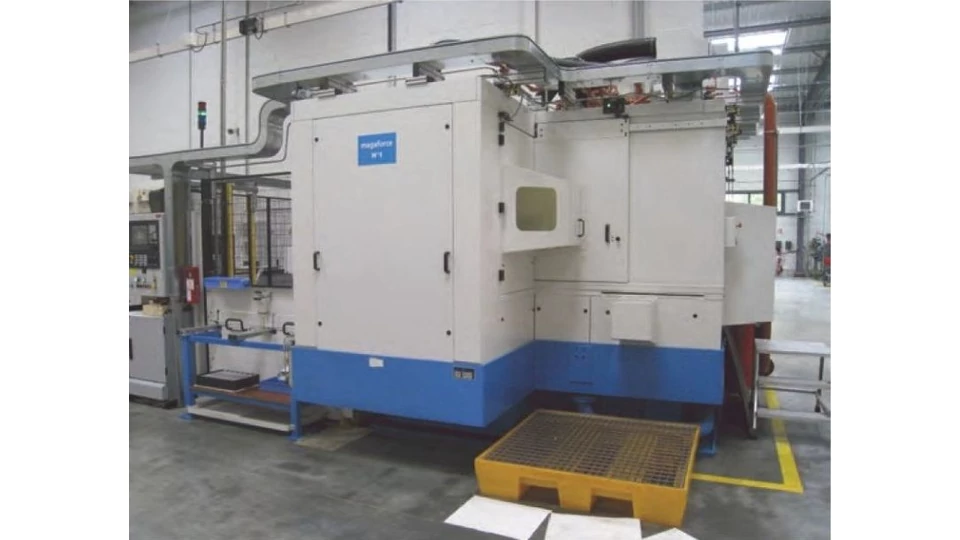

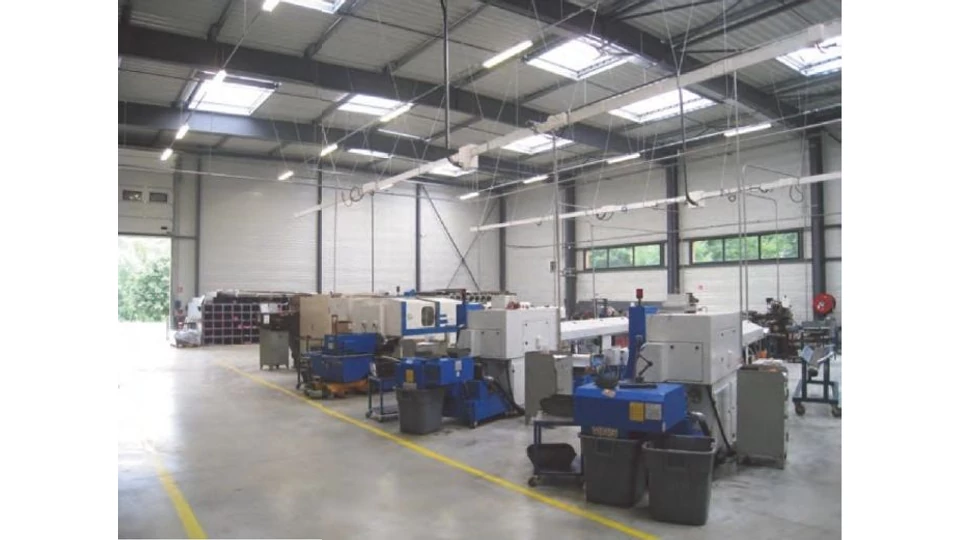

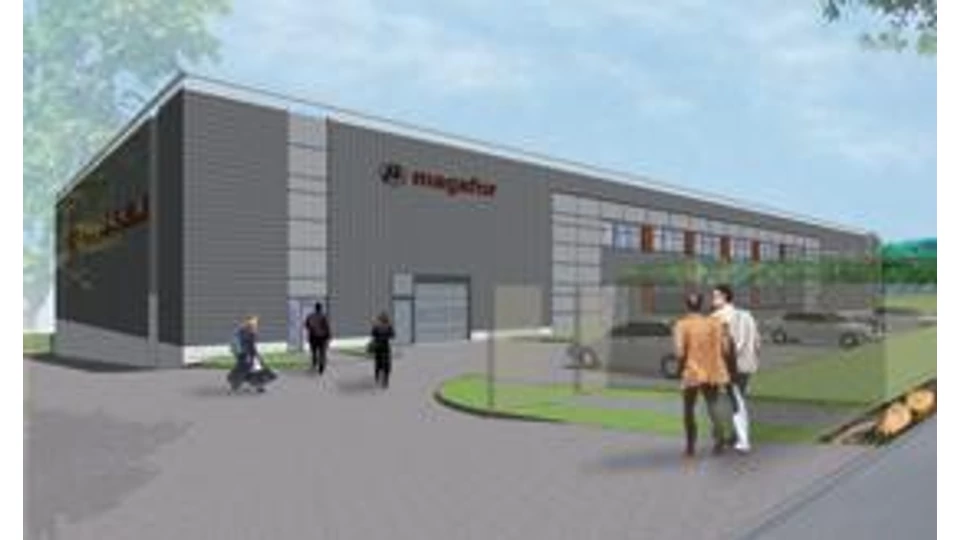

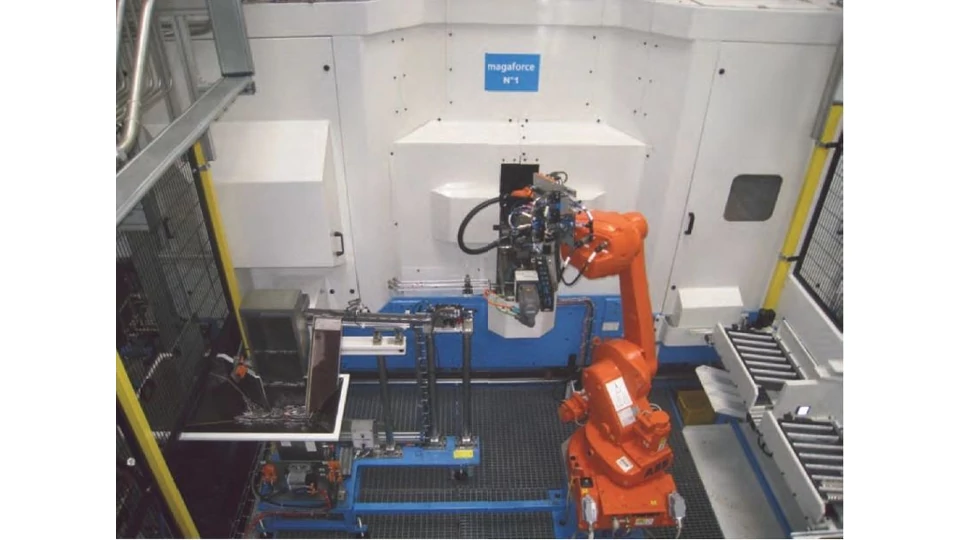

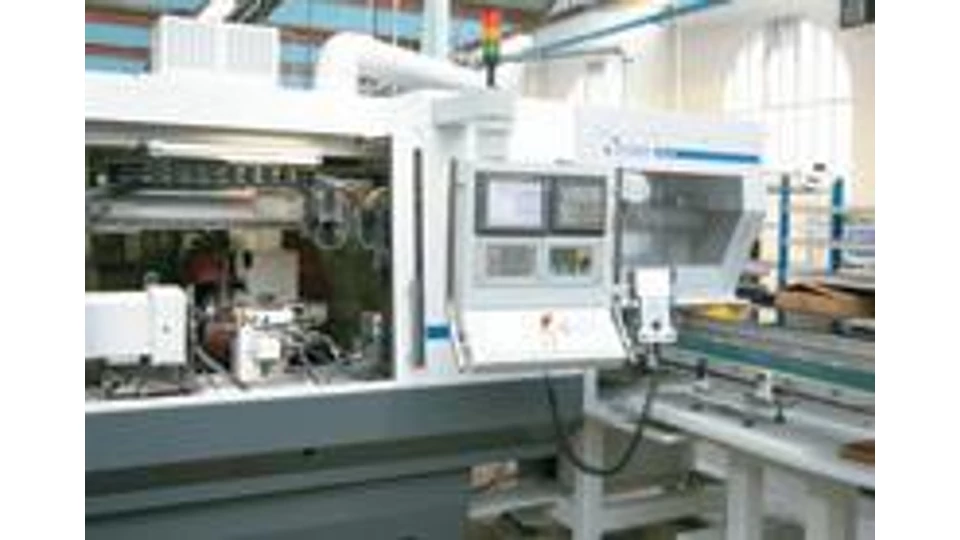

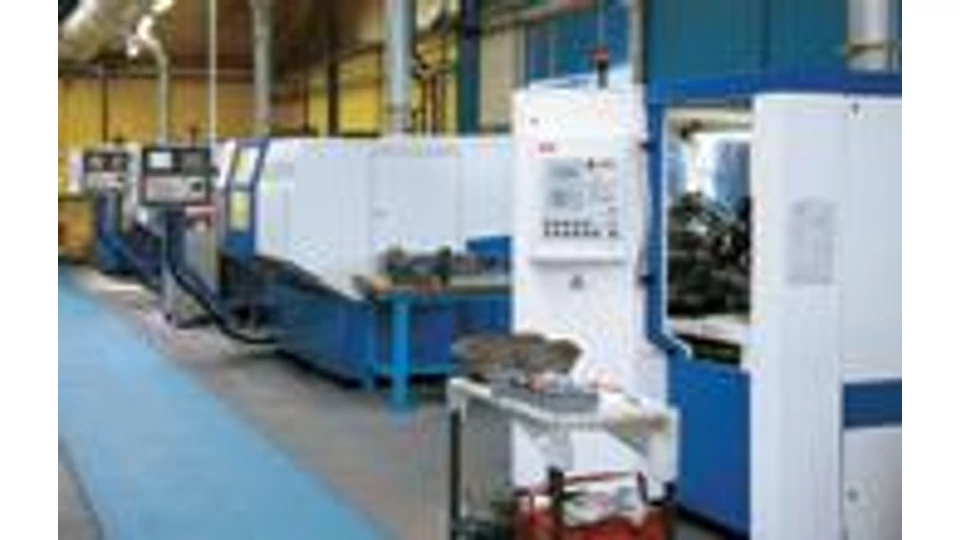

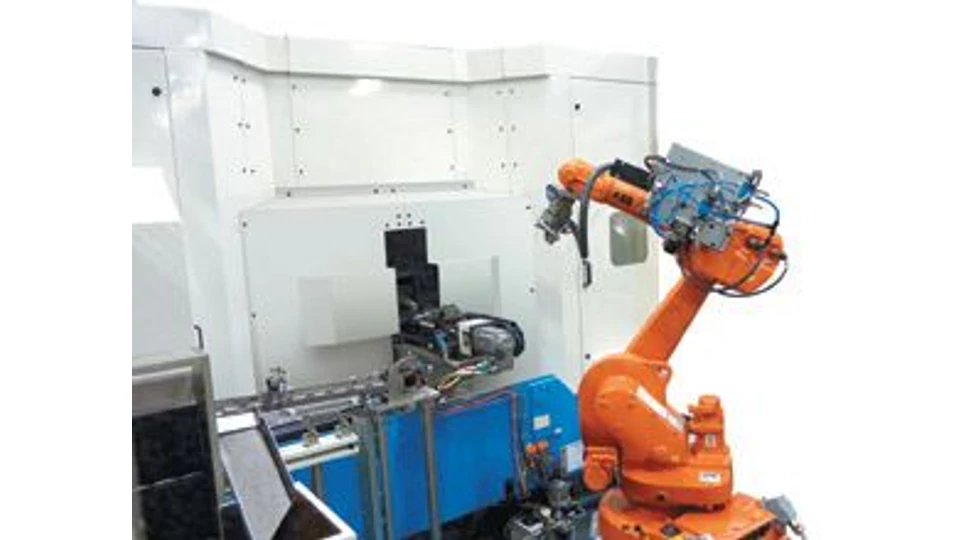

A Magafor folyamatosan fejleszti gyártási kapacitását, elsősorban a "hézagpótló" termékekre koncentrálva. Erre példa a saját tervezésű 17 tengelyes CNC megmunkáló központ, amelyet  a nemrég épített második gyárukban állítottak üzembe.

 Videó       Katalógus        www.magafor.com

Rendezés:
Nézet:

Keményfém csigafúrók precíz és termelékeny fúráshoz:

  • 3XD csigafúró Ø 0,1-3,0 mm / 0,05 mm méretenként
  • 5XD csigafúró Ø 0,1-3,0 mm / 0,01 mm méretenként
  • 8XD csigafúró Ø 0,1-2,05 mm / 0,01 mm méretenként

HardX bevonatos csigafúrók hőkezelt acélhoz 67 HRC-ig:

  • 5XD csigafúró Ø 0,1-3,0 mm / 0,05 mm méretenként

Katalóguslap



Ezzel a szerszámmal a menetfúrás előtti magfúrás és kúpsüllyesztés összevonható egy műveletbe. Merev szerszám, CNC gépekre is alkalmas.

RedX hő- és kopásálló bevonattal korrózióálló és erősen ötvözött előhőkezelt acélokhoz is ajánlott.

Katalóguslap      Forgácsolási adatok

MENETMAG FÚRÁS ÉS KÚPSÜLLYESZTÉS.
VHM +HardX. Nagy teljesítményű szerszám CNC gépre, amellyel a menetfúrás előtti magfúrás és kúpsüllyesztés összevonható egy műveletbe. Erősen ötvözött és hőkezelt acélokhoz is alkalmas 67 HRC keménységig.

Katalóguslap      Forgácsolási adatok

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

HSSE kobaltos gyorsacél lépcsős csigafúró kúpos fejű csavarok férőhelyének fúrásához. Rövid kialakítás, nagy merevség, garantált egytengelyűség. CNC gépre is ajánlott szerszám. RedX hő- és kopásálló bevonattal korrózióálló és erősen ötvözött előhőkezelt acélokhoz is alkalmas.

Katalóguslap    Forgácsolási adatok

HSSE kobaltos gyorsacél lépcsős csigafúró hengeres fejű csavarok férőhelyének fúrásához. Rövid kialakítás, nagy merevség, garantált egytengelyűség. CNC gépre is ajánlott szerszám. RedX hő- és kopásálló bevonattal korrózióálló és erősen ötvözött előhőkezelt acélokhoz is alkalmas.

Katalóguslap       Forgácsolási adatok

HSSE kobaltos gyorsacél csigafúró 30 mm dolgozó hosszal. Kúpos fejű csavarok férőhelyének fúrásához. Hosszú kialakítás mély furatokhoz, vagy nehezen elérhető helyen, garantált egytengelyűség. Alumínium és acélszerkezetek installálásánál használják.

Katalóguslap    Forgácsolási adatok

8% kobalt tartalmú gyorsacél magfúró (koronafúró)

  • HSSE8 bevonat nélkül ötvözött acélhoz 800-1100 N/mm2,
  • RedX bevonattal nagyobb éltartam nehezen forgácsolható ötvözeteknél is 50 HRC keménységig.

  • L25 - max. 25 mm vastagságú lemezek átfúrására.
  • L50 - max. 50 mm vastagságú lemezek átfúrásához

Weldon19 csatlakozás: mágnestalpas fúrógépekre közvetlenül befogható, de Morse/Weldon átalakítóval más gépen is használható.

Katalóguslap     Méretek L25   Méretek L50   Fordulatszámok

HSS gyorsacél lemezfúró kopásálló TiN bevonattal fokozatos furatbővítésre. Csavart horony, könnyebb előtolás, V-alakú sorjázó él. Intenzív használatra alkalmas, ötvözött acélhoz is ajánlott.

  • D 4-12 mm = 4-5-6-7-8-9-10-11-12
  • D 4-20 mm = 4-5-6-8-10-12-14-16-18-20
  • D 4-30 mm = 4-6-8-10-12-14-16-18-20-22-24-26-28-30
  • D 5-32,5 mm = 5-7,5-9,7-12,7-15,2-16,2-18,6-20,4-22,5-25,4-28,3-30,5-32,5. Villanyszerelőknek ajánlott.
  • D 6-38 mm = 6-9-13-16-19-21-23-26-29-32-35-38

Katalóguslap

Lépcsős lemezfúró nagy méretű furatokhoz kivehető központfúróval.

A központ kifúrása után magfúróként dolgozik, a középső tárcsát nem forgácsolja szét. Ez idő- és helymegtakarítás, a túlnyúlás a nagy átmérőknél sem túl nagy.

Katalóguslap

Két összehegesztett lemez közül a felsőt átfúrja az alsó lemez roncsolása nélkül. A HSSE kobaltos gyorsacél fúró hagyományos fúrógépbe fogva professzionális használatra való ötvözött acéllemezhez.

Katalóguslap

Két összehegesztett lemez közül a felsőt átfúrja az alsó lemez roncsolása nélkül. A HSSE kobaltos gyorsacél hő- és kopásálló CarboTiN bevonattal nagy szilárdságú acéllemezhez is alkalmas.

Katalóguslap

Keményfém fúró nagy szilárdságú acéllemezek ponthegesztéseinek lefúrásához hagyományos fúrógéppel. Különösen alkalmas az új nagyon nagy rugalmasságú (VHEL) fémlemezekhez. Éltartama többszörösen felülmúlja a gyorsacél fúrókét. Ajánlott fordulatszám: 500-800 ford/min.

Katalóguslap

Ponthegesztés lefúráshoz pneumatikus ponthegesztés-lefúró gépbe. A szár lelapolása megakadályozza a fúró elfordulását, a végén levő 60° kúp a biztos pozicionálást segíti.
- M202 - HSSE8 hattyúnyakú gépbe
- M203 - HSSE8 pisztolyfogantyús gépbe
- M2903 - HSSE8 Red'X bevonat
- M8203H - Keményfém Hard'X bevonat

Katalóguslap

  • Rudak külső peremének sorjázása: M407
  • Csövek külső és furatperemének sorjázása egyszerre: M407+M408
  • Ø5-48 mm

Két 90° marószerszám egyidejűleg végzi a csővég külső és belső szélének élletörését. A szerszámok anyaga HSSE kobaltos gyorsacél, ötvözött acéloknál is hosszú éltartamot biztosít. A külső maró (M407) önmagában is használható rudak leélezésére. A belső maró (M408) helyzete a külsőhöz képest állítható. A központosító tájoló (M409) használatával a kézben tartott kis csövek helyzetbe állítása könnyebbé válik, de használata nem kötelező.

Katalóguslap

HSS központfúró DIN 333-A, 60° kúpszöggel ISO 6411 (DIN 332) szerinti csúcsfészekhez. Ötvözetlen és ötvözött acélhoz és más fémekhez. Nagy méretválaszték.

M11 - Magafor (precíz)
M03 - Classic (standard)

Katalóguslap      Forgácsolási adatok

HSSE kobaltos gyorsacél központfúró DIN 333-A, 60° kúpszöggel ISO 6411 (DIN 332) szerinti csúcsfészekhez. Ötvözött acélhoz és más fémekhez. TiN bevonattal intenzív forgácsoláshoz.

Katalóguslap      Forgácsolási adatok

HSSPM központfúró DIN 333-A szerint, 60° kúpszöggel ISO 6411 (DIN 332) csúcsfészekhez.  Porkohászati gyorsacél (ASP) erősen ötvözött és nagyszilárdságú acélhoz és más fémekhez.
RedX kopás és hőálló bevonattal nagyszilárdságú és korrózióálló acélhoz is. Bevonatos szerszám = nagyobb termelékenység és élettartam.

Katalóguslap      Forgácsolási adatok

VHM keményfém központfúró DIN 333-A szerint 60° kúpszöggel, ISO 6411 (DIN 332) szerinti csúcsfészekhez. Sorozatgyártáshoz ajánlott.
HardX kopásálló bevonattal acélhoz 1300 MPa-ig, korrózióálló acélhoz, alumíniumhoz, rézhez, műanyaghoz.

Katalóguslap      Forgácsolási adatok

HSS közontfúró rádiuszos kúppal DIN 333-R szerint, ISO 6411 (DIN 332) csúcsfészekhez. A rádiusz csökkenti a törésveszélyt, a vonal menti felfekvés révén jobban központosít és a védősüllyesztő előnyeit is nyújtja. Ötvözetlen és ötvözött acélhoz és más fémekhez. TiN kopásálló bevonattal nagyobb éltartam.

Katalóguslap      Forgácsolási adatok

HSSE kobaltos gyorsacél DIN 333-A, 60° kúpszöggel ISO 6411 (DIN 332) szerinti csúcsfészekhez nehezen hozzáférhető helyen.  Ötvözetlen és ötvözött acélhoz és más fémekhez.

RedX bevonattal nagyobb éltartam korrózióálló acélnál is.

Katalóguslap      Forgácsolási adatok

VHM keményfém központfúró HardX bevonattal. DIN 333-A, 60° csúcsszöggel ISO 6411 (DIN 332) szerinti csúcsfészekhez nehezen hozzáférhető helyen. Ajánlott sorozatgyártáshoz acélhoz, hőkezelt acélhoz 67 HRC-ig, korrózióálló acélhoz, alumíniumhoz, rézhez, műanyaghoz.

Katalóguslap      Forgácsolási adatok

VHM központfúró HardX bevonattal rádiuszos kúppal DIN 333-R szerint, ISO 6411 (DIN 332) csúcsfészekhez. A rádiusz csökkenti a törésveszélyt, a vonal menti felfekvés révén jobban központosít és a védősüllyesztő előnyeit is nyújtja.

A HardX bevonatos szerszám ajánlott acélhoz 67 HRc-ig, korrózióálló acélhoz, és más nehezen forgácsolható ötvözetekhez is alkalmas.

Katalóguslap      Forgácsolási ajánlás

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

A Modul-R tengelyvég megmunkáló fej egyidőben elvégez 3 műveletet: a központfúrást, a tengelyvég oldalazását és az élletörést. Infó ►

Katalóguslap        Videó

A Modul-R tengelyvég megmunkáló fej egyidőben elvégez 3 műveletet: a központfúrást, a tengelyvég oldalazását és az élletörést. Infó ►

Katalóguslap      Videó

BALOS központfúró DIN 333-A, 60° kúpszöggel ISO 6411 (DIN 332) szerinti csúcsfészekhez. Ötvözetlen és ötvözött acélhoz és más fémekhez.

Katalóguslap      Forgácsolási adatok

HSSE központfúró 60° kúpszöggel ISO 6411 (DIN 332) szerinti csúcsfészekhez. A lelapolt szárú központfúrókkal a központfúrás és a homlokesztergálás egy műveletben elvégezhető. TiN bevonattal nagyobb sebesség és éltartam.

Katalóguslap    Forgácsolási adatok

60°/120° HSS központfúró DIN 333-B szerint, ISO 6411 (DIN 332) védőkúpos csúcsfészekhez. A 120° kúpszögű védősüllyesztő fokozott pontossági követelmények esetén ajánlott, mert megakadályozza a perem sérülését vagy deformálódását. Automatikus adagolásnál a védőkúp könnyíti az alkatrészek megfogását. A kopásálló TiN bevonat növeli a szerszám éltartamát, ami különösen erősen ötvözött acéloknál előnyös.

Katalóguslap      Forgácsolási adatok

HSS közontfúró rádiuszos kúppal DIN 333-R szerint, ISO 6411 (DIN 332) csúcsfészekhez. A rádiusz csökkenti a törésveszélyt, a vonal menti felfekvés révén jobban központosít és a védősüllyesztő előnyeit is nyújtja. Ötvözetlen és ötvözött acélhoz és más fémekhez. TiN kopásálló bevonattal nagyobb éltartam.

Forgácsolási adatok

Kifutó termék, amíg a készlet tart.

60°/120° HSS központfúró DIN 333-B szerint, ISO 6411 (DIN 332) csúcsfészekhez. A 120° kúpszögű védősüllyesztő fokozott pontossági követelmények esetén ajánlott, mert megakadályozza a perem sérülését vagy deformálódását. Automatikus adagolásnál a védőkúp könnyíti az alkatrészek megfogását.

Katalóguslap      Forgácsolási adatok

60°/120° kúpszögű HSSE központfúró ISO 6411 (DIN 332) szerinti csúcsfészekhez. A 120° kúpszögű védősüllyesztő fokozott pontossági követelmények esetén ajánlott, mert megakadályozza a perem sérülését vagy deformálódását. Automatikus adagolásnál a védőkúp könnyíti az alkatrészek megfogását. A lelapolt szárú központfúrókkal a központfúrás és a homlokesztergálás egy műveletben elvégezhető.

Katalóguslap      Forgácsolási adatok

BALOS központfúró 60°/120° csúcsszöggel, ISO 6411 (DIN 332) szerinti csúcsfészekhez. A 120° védőkúp fokozott pontossági követelmények esetén ajánlott, mert megakadályozza a perem sérülését vagy deformálódását. Automatikus adagolásnál a védőkúp könnyíti az alkatrészek megfogását.

Katalóguslap      Forgácsolási adatok

HSSE központfúró rádiuszos kúppal ISO 6411 (DIN 332) szerinti csúcsfészekhez. A rádiusz csökkenti a törésveszélyt, a vonal menti felfekvés révén jobban központosít és a védősüllyesztő előnyeit is nyújtja.

Katalóguslap    Forgácsolási adatok

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

BALOS HSS központfúró rádiuszos kúppal, ISO 6411 (DIN 332) szerinti csúcsfészekhez. A rádiusz csökkenti a törésveszélyt, a vonal menti felfekvés révén jobban központosít és a védősüllyesztő előnyeit is nyújtja.

Katalóguslap     Forgácsolási adatok

HSSE központfúró rádiuszos kúppal, ISO 6411 (DIN 332) szerinti csúcsfészekhez. A rádiusz csökkenti a törésveszélyt, a vonal menti felfekvés révén jobban központosít és a védősüllyesztő előnyeit is nyújtja. A lelapolt szárú központfúrókkal a központfúrás és a homlokesztergálás egy műveletben elvégezhető.

Katalóguslap      Forgácsolási adatok

60° HSSE kombinált központfúró menetes furathoz. Az alábbi műveleteket összevonására való: - magfurat készítés a menethez, - süllyesztés a menet bekezdéséhez, - csúcsfurat készítés. Fő felhasználási területe: villamos motorok, szivattyúk, hajtóművek tengelyeinek központfúrása és fúrása.  A lelapolt szárú központfúrókkal a központfúrás és a homlokesztergálás egy műveletben elvégezhető a Modul-R szerszámmal.

Katalóguslap      Forgácsolási adatok

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

HSSE kombinált központfúró rádiuszos kúppal menetes furathoz. Az alábbi műveleteket összevonására való: - magfurat készítés a menethez, - süllyesztés a menet bekezdéséhez, - csúcsfurat készítés. A rádiusz csökkenti a törésveszélyt, a vonal menti felfekvés révén jobban központosít és a védősüllyesztő előnyeit is nyújtja. Fő felhasználási területe: villamos motorok, szivattyúk, hajtóművek tengelyeinek központfúrása és fúrása. A lelapolt szárú központfúrókkal a központfúrás és a homlokesztergálás egy műveletben elvégezhető a Modul-R szerszámmal.

Katalóguslap      Forgácsolási adatok

HSSE kombinált központfúró 60°/120° védősüllyesztővel - menetes tengelyvégek magfuratának és csúcsfészkének elkészítéséhez. Az alábbi műveleteket összevonására való: - magfurat készítés a menethez, - süllyesztés a menet bekezdéséhez, - csúcsfurat készítés. A védősüllyesztő megakadályozza a perem kicsorbulását és automatikus gyártásnál segíti a robot markolatának bevezetését a furatba. Fő felhasználási területe: villamos motorok, szivattyúk, hajtóművek tengelyeinek központfúrása és fúrása. A lelapolt szárú központfúrókkal a központfúrás és a homlokesztergálás egy műveletben elvégezhető a Modul-R szerszámmal.

Katalóguslap      Forgácsolási adatok

HSSE kobaltos gyorsacél NC bekezdőfúró.

Katalóguslap      Forgácsolási adatok

HSSE kobaltos gyorsacél 60° NC bekezdőfúró. A csigafúrónál nagyobb átmérőjű NC bekezdőfúró használatával a fúró megvezetésére szolgáló központfúrás és az élletörés egyetlen műveletben elvégezhető. Új generációs NC bekezdőfúró. Gazdaságos, 2 fúró egy áráért. Optimális 118° kúpszöggel lép be az anyagba, ami nagyobb éltartamot jelent.
RedX hő- és kopásálló bevonattal korrózióálló és más erősen ötvözött acélhoz is.

Katalóguslap     Forgácsolási adatok

A csigafúrónál nagyobb átmérőjű NC bekezdőfúró használatával a fúró megvezetésére szolgáló központfúrás és az élletörés egyetlen műveletben elvégezhető. Új generációs NC bekezdőfúró. Gazdaságos, 2 fúró egy áráért. Optimális 118° kúpszöggel lép be az anyagba, ami nagyobb éltartamot jelent. Hő- és kopásálló RedX bevonattal korrózióálló és más erősen ötvözött acélhoz is.

Katalóguslap      Forgácsolási adatok

HSSE kobaltos gyorsacél 90° NC bekezdőfúró.  A csigafúrónál nagyobb átmérőjű NC bekezdőfúró használatával a fúró megvezetésére szolgáló központfúrás és az élletörés egyetlen műveletben elvégezhető. Új generációs NC bekezdőfúró. Gazdaságos, 2 fúró egy áráért. Optimális 118° kúpszöggel lép be az anyagba, ami nagyobb éltartamot jelent.
RedX hő- és kopásálló bevonattal korrózióálló és más erősen ötvözött acélhoz is.

Katalóguslap      Forgácsolási adatok

Új generációs keményfém NC bekezdőfúró. Gazdaságos, 2 fúró egy áráért. Optimális 118° kúpszöggel lép be az anyagba, ami nagyobb éltartamot jelent.  A csigafúrónál nagyobb átmérőjű NC bekezdőfúró használatával a fúró megvezetésére szolgáló központfúrás és az élletörés egyetlen műveletben elvégezhető.
HardX hő- és kopásálló bevonattal 67 HRC keménységig.

Katalóguslap       Forgácsolási adatok

HSSE kobaltos gyorsacél hő- és kopásálló RedX bevonattal. Korrózióálló és más erősen ötvözött acélhoz is. A csigafúrónál nagyobb átmérőjű NC bekezdőfúró használatával a fúró megvezetésére szolgáló központfúrás és az élletörés egyetlen műveletben elvégezhető. Új generációs NC bekezdőfúró. Gazdaságos, 2 fúró egy áráért. Optimális 118° kúpszöggel lép be az anyagba, ami nagyobb éltartamot jelent.

Katalóguslap      Forgácsolási adatok

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

HSS gyorsacél NC bekezdőfúró. A furat átmérőjénél nagyobb NC fúró használatával a központfúrás és az élletörés, vagy kúpsüllyesztés egy műverletben a fúrás előtt elkészíthető. A HSS szerszám költségkímélő, ötvözetlen és gyengén ötvözött acélhoz és lágy anyagokhoz.

Katalóguslap       Forgácsolási adatok

HSSE kobaltos gyorsacél NC központfúró. Hő- és kopásálló RedX bevonattal korrózióálló és más erősen ötvözött acélhoz is alkalmas. A csigafúrónál nagyobb átmérőjű NC bekezdőfúró használatával a fúró megvezetésére szolgáló központfúrás és az élletörés egyetlen műveletben elvégezhető.

Katalóguslap      Forgácsolási adatok

HSSE8 gyorsacél NC központfúró 8% kobalt tartalommal nehezen forgácsolható fémötvözetekhez.

Hő- és kopásálló RedX bevonattal nagyobb sebesség és éltartam.

A csigafúrónál nagyobb átmérőjű NC bekezdőfúró használatával a fúró megvezetésére szolgáló központfúrás és az élletörés egyetlen műveletben elvégezhető.

Katalóguslap       Forgácsolási adatok

HSSE8 gyorsacél NC központfúró 8% kobalt tartalommal nehezen forgácsolható fémötvözetekhez.

Hő- és kopásálló RedX bevonattal nagyobb sebesség és éltartam.

A 120° NC bekezdőfúró precízen megvezeti a 118° csúcsszögű csigafúrót. A 135-140° csúcsszögű csigafúróhoz használja a 142° NC befúrót.

Katalóguslap       Forgácsolási adatok

Keményfém NC bekezdőfúró HardX bevonattal, korrózióálló és edzett acélhoz is 67 HRc keménységig. A furat átmérőjénél nagyobb NC fúró használatával a furat helyzetének kijelölése, a csigafúró megvezetése, és az élletörés, vagy a menetfúró megvezetéséhez szükséges kúpsüllyesztés egy műveletben a fúrás előtt elkészíthető. Új élezés nagy sebességű forgácsoláshoz.

Katalóguslap        Forgácsolási adatok

Keményfém előfúró kis méretű furatokhoz. Hossza: 1xD, kúp: 90°

Használata a 3xD, 5xD, vagy 8xD mikró csigafúrók előtt nagy pontosságú pozicionálást és tökéletes megvezetést garantál. Az előfúró átmérőjét úgy kell megválasztani, hogy az kisebb legyen a csigafúró átmérőjénél.

Katalóguslap

HSSE kobaltos gyorsacél hosszú NC bekezdőfúró. Hő- és kopásálló RedX bevonattal korrózióálló és más erősen ötvözött acélhoz is. A csigafúrónál nagyobb átmérőjű NC bekezdőfúró használatával a fúró megvezetésére szolgáló központfúrás és az élletörés egyetlen műveletben elvégezhető.

Katalóguslap    Forgácsolási adatok

Keményfém NC bekezdőfúró HardX bevonattal, korrózióálló és edzett acélhoz is. A furat átmérőjénél nagyobb NC fúró használatával a furat helyzetének kijelölése, a csigafúró megvezetése, és az élletörés, vagy a menetfúró megvezetéséhez szükséges kúpsüllyesztés egy műveletben a fúrás előtt elkészíthető. Új élezés nagy sebességű forgácsoláshoz.

Katalóguslap    Forgácsolási adatok

BALOS NC bekezdőfúró, HSSE kobaltos gyorsacél. A furat átmérőjénél nagyobb NC fúró használatával a központfúrás és az élletörés, vagy kúpsüllyesztés egy műverletben a fúrás előtt elkészíthető.

Katalóguslap



Morse kúpos szárú NC bekezdőfúró. A furat átmérőjénél nagyobb NC fúró használatával a központfúrás és az élletörés, vagy kúpsüllyesztés egy műverletben a fúrás előtt elkészíthető.

Katalóguslap

HSSE kobaltos gyorsacél NC bekezdőfúró. Hő- és kopásálló RedX bevonattal korrózióálló és más erősen ötvözött acélhoz is. A csigafúrónál nagyobb átmérőjű NC bekezdőfúró használatával a fúró megvezetésére szolgáló központfúrás és az élletörés egyetlen műveletben elvégezhető.

Katalóguslap      Forgácsolási adatok

HSSE kobaltos gyorsacél NC bekezdőfúró. Hő- és kopásálló RedX bevonattal korrózióálló és más erősen ötvözött acélhoz is.

A 142° bekezdő kúp precízen megvezeti a nagyobb szilárdságú anyagokhoz ajánlott 135° és 140° csúcsszögű csigafúrókat.

Katalóguslap      Forgácsolási adatok

Keményfém NC bekezdőfúró a csigafúróéhoz hasonló 120° csúcsszöggel, amely pontos megvezetést biztosít. HardX bevonattal korrózióálló és edzett acélhoz is 67 HRc keménységig. A furat átmérőjénél nagyobb NC fúró használatával a furat helyzetének kijelölése, a csigafúró megvezetése, és az élletörés, vagy a menetfúró megvezetéséhez szükséges kúpsüllyesztés egy műveletben a fúrás előtt elkészíthető. Új élezés nagy sebességű forgácsoláshoz.

Katalóguslap      Forgácsolási adatok

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

Keményfém NC bekezdőfúró Hard'X bevonattal, 142° kúpszöggel kimondottan nehezen forgácsolható ötvözetekhez 67 HRc keménységig. A 142°-os szerszám által készített bekezdő kúp megfelel az ilyen anyagokhoz ajánlott csigafúró 135-140° csúcsszögének, így nagyon precíz megvezetést biztosít.

Katalóguslap      Forgácsolási adatok

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

HSSE kobaltos gyorsacél szerszám. Hő- és kopásálló RedX bevonattal korrózióálló és más erősen ötvözött acélhoz is. A 120°-os szerszám által készített bekezdő kúp megfelel a csigafúró csúcsszögének, így nagyon precíz megvezetést biztosít.

Katalóguslap     Forgácsolási adatok

Keményfém NC bekezdőfúró HardX bevonattal, korrózióálló és edzett acélhoz is, sorozatgyártáshoz. A 120°-os szerszám által készített bekezdő kúp megfelel a csigafúró csúcsszögének, így nagyon precíz megvezetést biztosít. Új élezés nagy sebességű forgácsoláshoz.

Katalóguslap      Forgácsolási adatok

HSSE kobaltos gyorsacél NC bekezdőfúró Morse kúpos befogással. Ötvözött acélhoz és más fémekhez. A 120°-os szerszám által készített bekezdő kúp megfelel a csigafúró csúcsszögének, így nagyon precíz megvezetést biztosít.

Katalóguslap

BALOS NC bekezdőfúró. A 120°-os szerszám által készített bekezdő kúp megfelel a csigafúró csúcsszögének, így nagyon precíz megvezetést biztosít.

Katalóguslap

Ezen az oldalon Ø 0,01 mm-ként Ø 0,60 - 2,99 mm

Nagyobb méretek: ►3,00-7,99 mm     ►8,00-20,20 mm

Precíziós dörzsár szűk gyártási tűrésekkel. Anyaga HSSE kobaltos gyorsacél. A méretsor 0,01 mm átmérő fokozatonként növekszik. A dörzsár méretét úgy kell megválasztani, hogy az a szerszám gyártási tűrését figyelembe véve a megmunkálandó furat tűrésmezején belül legyen.

Katalóguslap       Forgácsolási adatok

Ezen a lapon Ø 0,01 mm-ként Ø 3,00 - 7,99 mm

Kisebb méretek ►0,60-2,99 mm       Nagyobb méretek ►8,00-20,20 mm

Precíziós dörzsár szűk gyártási tűrésekkel. Anyaga HSSE kobaltos gyorsacél. A méretsor 0,01 mm átmérő fokozatonként növekszik. A dörzsár méretét úgy kell megválasztani, hogy az a szerszám gyártási tűrését figyelembe véve a megmunkálandó furat tűrésmezején belül legyen.

Katalóguslap            Forgácsolási adatok

Ezen az oldalon Ø 0,01 mm-ként Ø 8,00 - 20,20 mm

Kisebb méretek  ►0,60-2,99 mm      ►3,00-7,99 mm

Precíziós dörzsár szűk gyártási tűrésekkel. Anyaga HSSE kobaltos gyorsacél. A méretsor 0,01 mm átmérő fokozatonként növekszik. A dörzsár méretét úgy kell megválasztani, hogy az a szerszám gyártási tűrését figyelembe véve a megmunkálandó furat tűrésmezején belül legyen.

Katalóguslap          Forgácsolási adatok

Gépi dörzsár HSSE kobaltos gyorsacélból H7 furatokhoz általános használatra.
RedX hő- és kopásálló bevonattal intenzív forgácsolásra alkalmas erősen ötvözött acélhoz is.

Katalóguslap      Forgácsolási adatok



H7 tűrésű furatokhoz. HSSE kobaltos gyorsacél. Morse kúpos szár (DIN 208). Ötvözetlen és ötvözött acélhoz és más fémekhez.

Katalóguslap    Morse kúp méretek     Forgácsolási adatok

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

A precíziós keményfém dörzsár szűk gyártási tűréssel készül 0,005 mm átmérő fokozatonként, így nem kell speciális szerszám a H7-től eltérő tűrésű, vagy törtméretű furatokhoz. A dörzsár méretét úgy kell megválasztani, hogy annak tűrésmezeje a furat tűrésmezején belül legyen.  Precíziós szerszám.   Méretek a katalóguslapon.

Katalóguslap forgácsolási adatokkal

Ezen az oldalon Ø 0,01 mm-ként Ø 0,60 - 2,99 mm

Nagyobb méretek  ►3,00-7,99 mm    ►8,00-20,05 mm

Precíziós keményfém gépi dörzsár szűk gyártási tűrésekkel. A méretsor 0,01 mm átmérő fokozatonként növekszik. A dörzsár méretét úgy kell megválasztani, hogy annak tűrésmezeje a furat tűrésmezején belül legyen. A keményfém használata a gyorsacélhoz képest 30-70% időmegtakarítás, 2-5-szörös élettartam. Különösen ajánlott nagyszilárdságú és korrózióálló acélhoz, GGG öntvényhez.

Katalóguslap      Forgácsolási adatok

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

Ezen az oldalon Ø 0,01 mm-ként Ø 3,00 - 7,99 mm

Kisebb méretek ►0,60-2,99 mm     Nagyobb méretek  ►8,00-20,05 mm

Precíziós gépi dörzsár szűk gyártási tűrésekkel. A méretsor 0,01 mm átmérő fokozatonként növekszik. A dörzsár méretét úgy kell megválasztani, hogy annak tűrésmezeje a furat tűrésmezején belül legyen. A keményfém használata a gyorsacélhoz képest 30-70% időmegtakarítás, 2-5-szörös élettartam. Különösen ajánlott nagyszilárdságú és korrózióálló acélhoz, GGG öntvényhez.

Katalóguslap       Forgácsolási adatok

Ezen az oldalon Ø 0,01 mm-ként Ø 8,00 - 20,05 mm

Kisebb méretek: ►0,60-2,99 mm    ►3,00-7,99 mm

Precíziós gépi dörzsár szűk gyártási tűrésekkel.  A méretsor 0,01 mm átmérő fokozatonként növekszik. A dörzsár méretét úgy kell megválasztani, hogy annak tűrésmezeje a furat tűrésmezején belül legyen. A keményfém használata a gyorsacélhoz képest 30-70% időmegtakarítás, 2-5-szörös élettartam. Különösen ajánlott nagyszilárdságú és korrózióálló acélhoz, GGG öntvényhez.

Katalóguslap      Forgácsolási adatok

H7 tűrésű furatokhoz. A keményfém dörzsár használata a gyorsacélhoz képest 30-70% időmegtakarítás, 2-5-szörös élettartam - merev gépen. Különösen ajánlott CNC gépre nagyszilárdságú és korrózióálló acélhoz, GGG öntvényhez.

Katalóguslap       Forgácsolási adatok

ÁTMENŐ FURATHOZ - radiális hűtőfolyadék kivezetés. A belső hűtőcsatornás dörzsárnál a hűtő-kenő folyadék közvetlenül az élekhez folyik. A balra csavart hornyok a forgácsot a dörzsár csúcsa felé vezetik, így az nem tudja megsérteni a már kész felületet.​ H7 tűrésű átmenő furatokhoz - merev gépre.

  • Bevonat nélkül termelékeny dörzsöléshez és 800 N/mm2 feletti acélhoz, 180 HB feletti öntöttvashoz.
  • HardX bevonattal hőkezelt acélhoz 67 HRC-ig.

Katalóguslap       Forgácsolási adatok

ÁTMENŐ FURATHOZ - radiális hűtőfolyadék kivezetés. A belső hűtőcsatornás dörzsárnál a hűtő-kenő folyadék közvetlenül az élekhez folyik. A balra csavart hornyok a forgácsot a dörzsár csúcsa felé vezetik, így az nem tudja megsérteni a már kész felületet.

Precíziós keményfém gépi dörzsár szűk gyártási tűrésekkel. A méretsor 0,01 mm átmérő fokozatonként növekszik. A dörzsár méretét úgy kell megválasztani, hogy annak tűrésmezeje a furat tűrésmezején belül legyen. A keményfém használata a gyorsacélhoz képest 30-70% időmegtakarítás, 2-5-szörös élettartam. Különösen ajánlott nagyszilárdságú és korrózióálló acélhoz, GGG öntvényhez.

Katalóguslap       Forgácsolási adatok

ZSÁKFURATHOZ - axiális hűtőfolyadék kivezetés. Ennél a belső hűtőcsatornás dörzsárnál a hűtő-kenő folyadék közvetlenül a furat aljára folyik és segíti a forgács távozását a jobbra csavart hornyokon keresztül.​ H7 tűrésű zsákfuratokhoz - merev gépre.

Katalóguslap     Forgácsolási adatok

ZSÁKFURATHOZ - axiális hűtőfolyadék kivezetés. Ennél a belső hűtőcsatornás dörzsárnál a hűtő-kenő folyadék közvetlenül a furat aljára folyik és segíti a forgács távozását a jobbra csavart hornyokon keresztül.

Precíziós keményfém gépi dörzsár szűk gyártási tűrésekkel. A méretsor 0,01 mm átmérő fokozatonként növekszik. A dörzsár méretét úgy kell megválasztani, hogy annak tűrésmezeje a furat tűrésmezején belül legyen.

Katalóguslap       Forgácsolási adatok

HSSE kobaltos gyorsacél dörzsár hosszú H7 furatokhoz általános használatra.
M680/M683 - hosszú/extra hosszú hengeres szárral
M685/M687 - hosszú/extra hosszú Morse kúpos szárral

Katalóguslap       Forgácsolási adatok

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

Keményfém gépi dörzsár hosszú H7 furatokhoz. A gyorsacélhoz képest 30-70% időmegtakarítás, 2-5-szörös élettartam - merev gépen. Különösen ajánlott CNC gépre nagyszilárdságú és korrózióálló acélhoz, GGG öntvényhez.
M8680 - hosszú, M8688 - extra hosszú 650 mm.

Katalóguslap    Forgácsolási adatok

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

Keményfém gépi dörzsár hosszú H7 furatokhoz.

A gyorsacélhoz képest 30-70% időmegtakarítás, 2-5-szörös élettartam - merev gépen. Különösen ajánlott CNC gépre nagyszilárdságú és korrózióálló acélhoz, GGG öntvényhez.

Katalóguslap     Forgácsolási adatok

Keményfém gépi dörzsár hosszú, speciális tűrésű furatokhoz.

  • Méretek Ø 4-5-6-8-10-12 mm körül -0,02/-0,01/0/+0,01/+0,02
  • Tűrés: 0 / +0,005

A gyorsacélhoz képest a keményfém 30-70% időmegtakarítás, 2-5-szörös élettartam - merev gépen. Különösen ajánlott CNC gépre nagyszilárdságú és korrózióálló acélhoz, GGG öntvényhez.

Katalóguslap        Forgácsolási adatok

HSSE kobaltos gyorsacél hosszú dörzsár hosszú H7 furatokhoz általános használatra.
Morse kúpos szárral

Katalóguslap        Forgácsolási adatok

VHM dörzsár CNC gépre, H7 furathoz. Rövid merev szerszám, hidraulikus, vagy zsugor-tokmányba fogható (szár tűrés: h6). Nagy termelékenységű megmunkálásra alkalmas acélhoz 1300 MPa-ig, korrózióálló acélhoz, öntöttvashoz, alumíniumhoz.

Katalóguslap        Forgácsolási adatok

VHM dörzsár homlokéllel H7 tűrésű zsákfuratok dörzsöléséhez, előöntött furatok helyzetkorrekciójához és süllyesztéséhez. Forgácskihordás hátrafelé. Ajánlott acélhoz 1300 MPa-ig, korrózióálló acélhoz, öntöttvashoz, alumíniumhoz.

Katalóguslap             Forgácsolási adatok

HSSE kobaltos gyorsacél egyenes hornyú dörzsár H7 furathoz öntöttvas és bronz megmunkálásához.

Katalóguslap      Forgácsolási adatok

45° csavart hornyú HSSE dörzsár alumínium és más lágy anyagok megmunkálásához nagy előtolással.

Katalóguslap         Forgácsolási adatok

HSS gyorsacél kézi dörzsár H7 tűrésű furatokhoz, hosszú kúpos bekezdő résszel (a teljes élhossz 1/3 része).

Katalóguslap

Keményfém kézi dörzsár H7 tűrésű furatokhoz, hosszú kúpos bekezdő résszel (a teljes élhossz 1/3 része).

Méretek: Ø 4-5-6-8-10-12 mm és -0,02/-0,01/+0,01/+0,02 mm

A repülőgépgyártáshoz kifejlesztett szerszám.

Katalóguslap



Gyorsacél kézi dörzsár a szokásosnél hosszabb vágóéllel. Kíválóan alkalmas több különálló furat egytengelyűségének biztosításához. A dörzsár kialakítása az ágyúfúróhoz hasonló: a palást egyik fele egyenes élekkel rendelkezik, a másik fele támasztófelület.

Katalóguslap

Állítható kézi dörzsár max 1% mértékben növelhető átmérővel HSS gyorsacél forgácsoló élekkel.

Katalóguslap

Egyes méreteknél WebShop-RaktárAkció! Infó a lap alján.

Kúposság: 1:50 (2%) 1°08'

HSS gyorsacél kézi dörzsár a kúpos csapszegek furatainak megmunkálásához. Professzionális használatra ajánlott. (T006 = azonos méretek más gyártótól)

Katalóguslap

Kúposság: 1:50 (2%) 1°08'

HSS gyorsacél gépi dörzsár 45° csavart horonnyal a kúpos csapszegek furatainak megmunkálásához. Ipari használatra ajánlott.

Katalóguslap

Kúposság: 1:50 (2%) 1°08'

HSS gyorsacél gépi dörzsár 45° csavart horonnyal a kúpos csapszegek furatainak megmunkálásához. Ipari használatra ajánlott.

Katalóguslap

Kúposság: 1:20 (5%) 2°51'

HSSE kobaltos gyorsacél dörzsár csavart horonnyal. Hasznos szerszám fröccsöntőszerszámok beömlő nyílásainak megmunkálásához. Erősen ötvözött szerszámacélokhoz is alkalmas.

Katalóguslap

Kúposság: 1:20 (5%) 2°51'

HSSE kobaltos gyorsacél dörzsár egyenes horonnyal. Az egyenes hornyú dörzsár az előző műveletek hibáinak eltüntetésével tökéletes kúpot eredményez.

Katalóguslap

Kúposság: 2:25 (8%) 4°34'

HSSE kobaltos gyorsacél dörzsár csavart horonnyal. Hasznos szerszám fröccsöntőszerszámok beömlő nyílásainak megmunkálásához. Erősen ötvözött szerszámacélokhoz is alkalmas.

Katalóguslap

Kúposság: 2:25 (8%) 4°34'

HSSE kobaltos gyorsacél dörzsár egyenes horonnyal. Az egyenes hornyú dörzsár az előző műveletek hibáinak eltüntetésével tökéletes kúpot eredményez.

Katalóguslap

Kúposság: 1:10 (10%) 5°42'

HSSE kobaltos gyorsacél dörzsár csavart horonnyal. Hasznos szerszám fröccsöntőszerszámok beömlő nyílásainak megmunkálásához. Erősen ötvözött szerszámacélokhoz is alkalmas.

Katalóguslap

Kúposság: 1:10 (10%) 5°42'

HSSE kobaltos gyorsacél dörzsár egyenes horonnyal. Az egyenes hornyú dörzsár az előző műveletek hibáinak eltüntetésével tökéletes kúpot eredményez.

Katalóguslap

Kúpos szárú HSS gépi dörzsár a Morse kúpos furatok megmunkálásához (például a DIN 228 szerinti kúpos hüvelyekhez).

Katalóguslap

Háromélű süllyesztő 30° kúpszöggel. HSSE kobaltos gyorsacél ötvözött acélokhoz és más fémekhez. Kúpsüllyesztésre és szögmarásra is használható. A kopásálló TiN bevonat ötvözött acéloknál is jó éltartamot biztosít.

Katalóguslap      Forgácsolási adatok

Háromélű süllyesztő 60° kúpszöggel. HSSE kobaltos gyorsacél ötvözött acélhoz és más fémekhez. Kúpsüllyesztésre és szögmarásra is használható.

Igényes használatra kifejlesztett horonyalak: állandó rádiusz a kis átmérőtől a külső átmérőig; konstans 20° homlokszög; azonos szögű excentrikus hátraköszörülés. A kopásálló TiN bevonat ötvözött acélnál is jó éltartamot biztosít.

Katalóguslap    Forgácsolási adatok
